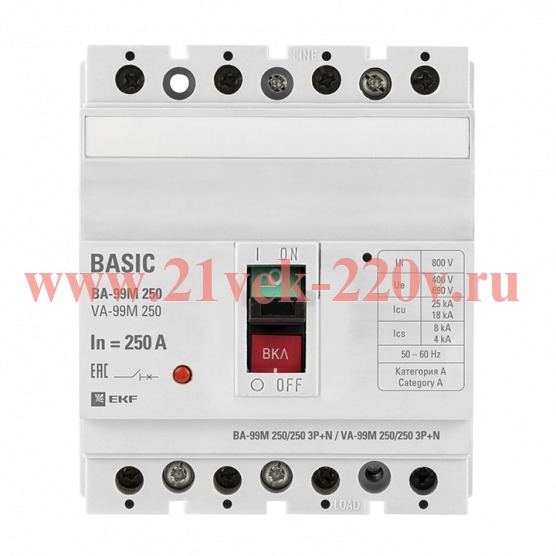

Автоматический выключатель ВА-99М 250/250А 3P+N 25кА EKF Basic

Выключатель автоматический ВА-99М 250/250А 3P+N 35кА EKF PROxima. Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.

Приминение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Номин. напряжение	400...690 В
  Номин. продолжительный ток Iu	250 А
  Вид подключения главной электрич. цепи	Передняя сторона
  Номин. отключающая способность по ГОСТ IEC 60898-1	25 кА
  Встроенная защита от замыканий на землю	Нет
  Номин. отключающая способность Icu при 400 В, 50 Гц	25 кА
  Тип элемента управления	Рычаг купольный
  Моторный привод встроенный	Нет
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Серия	PROxima
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	25 кА
  Рабочая отключающая способность, Ics, кА	25
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Крепление на DIN рейку	Нет
  С расцепителем минимального напряжения	Нет
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	2500...2500 А
  Наличие сертификата ТРТС	Да
  Возможность установки индикатора отключения	Да
  Диапазон краткосрочной задержки расцепителя короткого замыкания	2500...2500 А
  Производитель	EKF
  Моторный привод опционально	Да
  Комплектное устройство с утройством защиты	Да
  Диапазон уставки тока расцепления	250...250 А
  Количество полюсов	4
  Соответствие ГОСТ/МЭК/ТУ	ГОСТ Р50030.2 (МЭК 60947-2)
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Количество вспомогат. переключающих контактов	0
  Степень защиты (IP)	IP30
