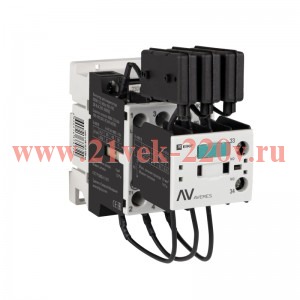

Контактор для конденсатора КМЭК 10квар 230В 1NО+1NC AVERES EKF ctrk-s-14-10-230-av

Контактор для конденсатора КМЭК 10 кВАр 230В 1NО+1NC EKF AVERES

Контактор для конденсатора КМЭК AVERES - это специализированный контактор двухступенчатого включения для коммутации конденсаторов в установках компенсации реактивной мощности (УКРМ). Контакторы КМЭК EKF AVERES состоят из корпуса, закрепленных в нем двух рядов неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. На первом ряду контактов с коммутированы зарядные резисторы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭК. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает сначала верхнюю группу контактов и через 0,1-0,2 секунды вторую, силовую группу контактов. При этом пусковой ток конденсаторов гаситься на резисторах. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

Преимущества:

• Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надёжно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления;
• Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации;
• Дополнительная группа контактов с зарядными резисторами снижает пусковые токи и увеличивает коммутационную износостойкость;
• Маркировочная площадка в комплекте для идентификации контакторов в щите;
• Рифлёная поверхность контактов для присоединения с целью увеличения токопроводности и надёжности соединения;
• Тарельчатые зажимы для надёжного присоединения проводников;
• Мостиковый контакт создаёт условия для быстрого гашения дуги;
• Корпус и подвижная траверса выполнены из термостойкой пластмассы;
• Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе;
• Наличие дополнительных контактов для организации автоматизации;
• Сердечник магнитной системы с уменьшенными вихревыми потерями;
• Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность.
