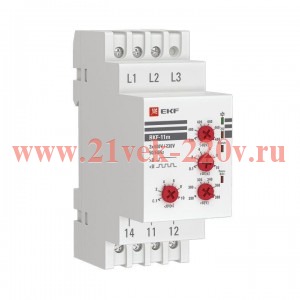

Реле контроля фаз RKF-11m 1НО/НЗ 280-480В 50/60Гц EKF PROxima

Многофункциональное реле контроля фаз RKF-11m EKF

Многофункциональное реле контроля фаз RKF-11m EKF является микропроцессорным устройством, применяется в системах автоматизации и предназначено для контроля качества напряжения сети в электроустановках до 1000 В переменного тока трехфазной сети. Реле контролирует следующие параметры:

• отсутствие фаз без выдержки времени;
• падение напряжения с выдержкой времени срабатывания;
• повышение напряжения с выдержкой времени срабатывания;
• чередование фаз без выдержки времени.

Реле имеет информативную светодиодную индикацию и регулировочные винты установки необходимых параметров, расположенные на лицевой панели.

• отсутствие фаз;
• падение напряжения с выдержкой времени срабатывания;
• повышение напряжения с выдержкой времени срабатывания;
• асимметрия напряжения с выдержкой времени срабатывания;
• чередование фаз.

Реле имеет информативную светодиодную индикацию и регулиро-вочные винты установки необходимых пользовательских диапазонов расположенные на лицевой панели.

• Характеристики:
• Напряжение питания (Uе): 400 В
• Номинальная частота: 50 - 60 Гц
• Диапазон повышенного напряжения: 380-480 В
• Диапазон пониженного напряжения: 280-380 В
• Фиксированный гистерезис: В6
• Диапазон задержки времени срабатыванияпри повышенном напряжении: 0,1 - 10 сек.
• Диапазон задержки времени срабатыванияпри пониженном напряжении: 0,2 - 10 сек.
• Задержка срабатывания при обрыве фазы и неправильном чередовании фаз: <0,2 сек.
• Погрешность измерения напряжения: <1% (во всем диапазоне)
• Погрешность задержки срабатывания: ± 10%
• Номинальное напряжение изоляции: 500 В
• Контакт: 1CO
• Степень защиты: IP20
• Степень загрязнения: 3
• Коммутационная износостойкость: 100000
• Механическая износостойкость: 1000000
• Номинальный ток контакта: 8 А (АС-1)
• Номинальный ток нагрузки: 8 А при 250 В (AC-1)
• Максимальная потребляемая мощность: 2 ВА
• Высота над уровнем моря: Не более 2000 м
• Рабочая температураот: –5 до +40°С
• Температура храненияот: –25 до +75°С
• Подключение Винтовые клеммы, макс. сечение провода 1,5 мм2
