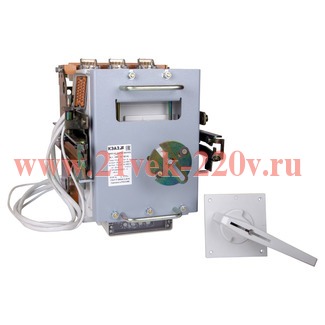

Выключатель автоматический 1000А ВА53-41-344650 УХЛ3 690AC КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Основные характеристики
Классификация
- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 330
- Габариты изделия: Высота (мм): 390
- Габариты изделия: Глубина (мм): 487
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 000
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 33,5
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 135
- Вспомогательные (свободные) контакты: 4з+4р, ВКС
- Наличие привода: ручной дистанционный привод
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: электронный
- Количество вспомогательных размыкающих контактов: 4
- Количество вспомогательных замыкающих контактов: 4
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Предельный ток селективности Is (кА): 7
- Тип расцепителя: MR2-AC
- Номинальный продолжительный ток Iu (А): 1 000
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 135
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 135
- Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
- Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 7000
- Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: заднее
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: выдвижной
- Макс. сечение присоединяемых медных шин (мм): 2(60х12)
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (?С): от -50°С до +55°С
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
- Дополнительное оборудование: Нет
- Наличие вспомогательных контактов сигнализации: да
