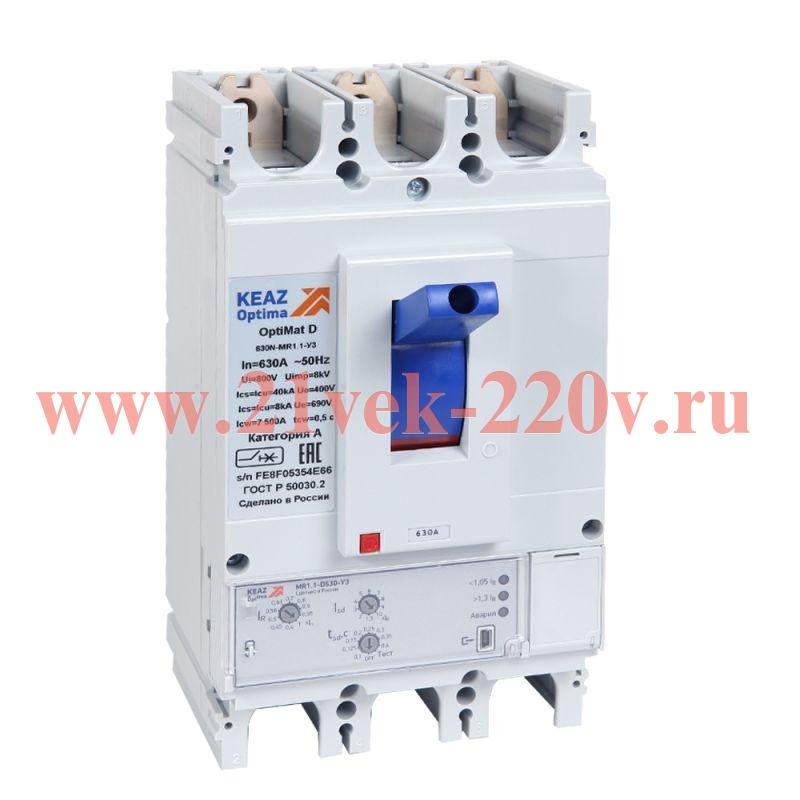

Выключатель автоматический OptiMat D630H MR1.1 ОМ4 РЕГ КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.
Основные характеристики
Классификация
- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 140
- Габариты изделия: Высота (мм): 256
- Габариты изделия: Глубина (мм): 167
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 630
- Диапазон регулировки теплового расцепителя (А): 0,4-1In
- Частота тока (Гц): 50
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 10
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 65
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 1,5-10In
- Рабочий диапазон сетевого напряжения (В): 24-690
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: электронный
- Номинальное напряжение изоляции Ui (В): 800
- Номинальное импульсное напряжение Uimp (кВ): 8
- С расцеплением под напряжением: да
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Тип расцепителя: MR1.1
- Контрольная температура (°С): 45
- Номинальный продолжительный ток Iu (А): 630
- Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
- Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
- Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
- Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;0,95;1
- Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 12
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,125;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 7000
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм?): 120
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
- Вид присоединяемых проводников: шина/провод
- Тип подключения: болтовое соединение
- Подходит для монтажа на DIN-рейку: нет
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: ОМ4
- Степень защиты (IP): IP30
- Диапазон рабочих температур (?С): от -40°С до +70°С
- Комплексная защита от замыканий на землю: нет
- Категория применения: A
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
- Тип элемента управления: рычажковый (перекидной рычаг)
- Возможность установки индикатора отключения: да
- Моторный привод встроенный: нет
