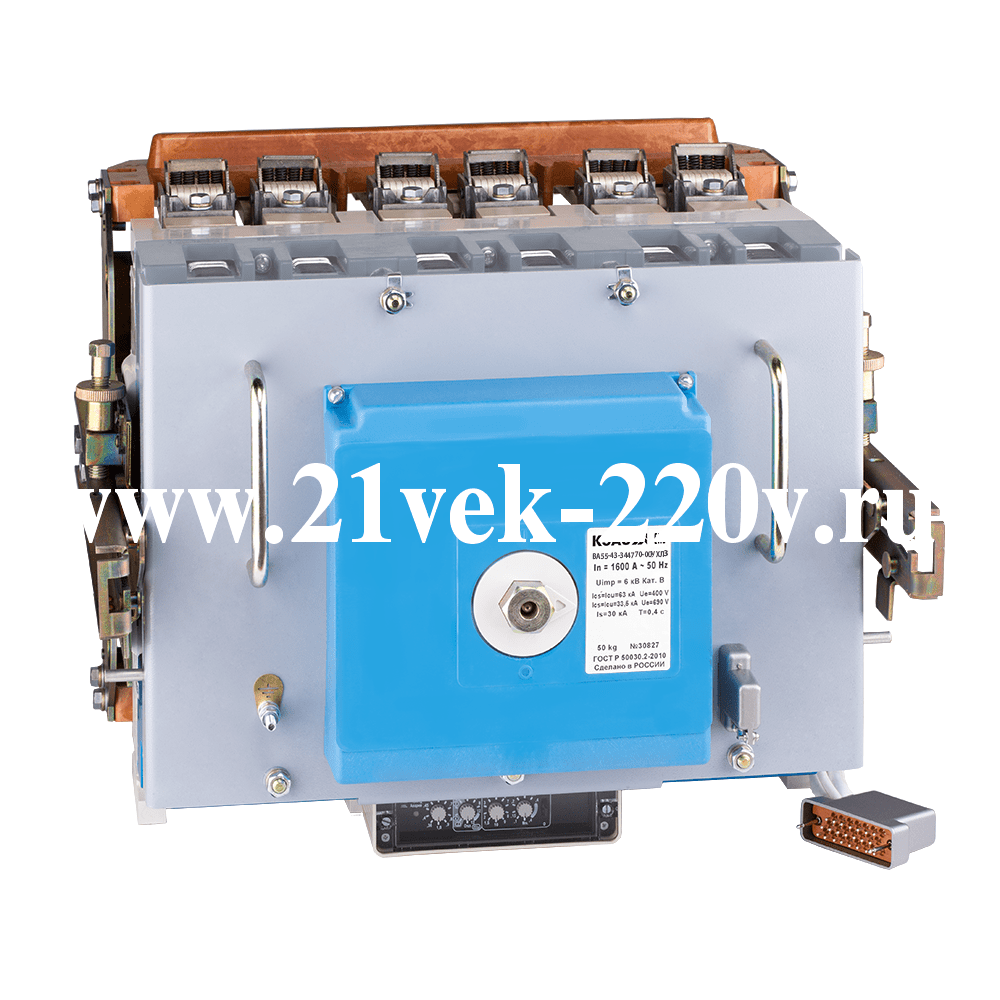

Выключатель автоматический ВА55-43-341870 1600А 690AC НР230AC/220DC ПЭ220DC УХЛ3 КЭАЗ 377218

Выключатель автоматический ВА55-43-341870 1600А 690AC НР230AC/220DC ПЭ220DC УХЛ3 КЭАЗ

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 503
• Габариты изделия: Высота (мм): 390
• Габариты изделия: Глубина (мм): 495

• Количество полюсов: 3
• Номинальный ток In (А): 1 600
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 33,5
• Вспомогательные (свободные) контакты: 3з+3р
• Наличие привода: электромагнитный
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 3
• Количество вспомогательных замыкающих контактов: 3
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Предельный ток селективности Is (кА): 30
• Тип расцепителя: MR2-AC
• Номинальный продолжительный ток Iu (А): 1 600
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36; 0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 1,0
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5 2 3 4 5 7 8 9 10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Без выдержки 0,1 0,15 0,2 0,25 0,3 0,35 0,4
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 30000
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4 0,6 0,8 1,0
• Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2 4 8 12

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: заднее
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: выдвижной
• Макс. сечение присоединяемых медных шин (мм): 2(100х12)
• Вид присоединяемых проводников: шина/провод

• Степень защиты (IP): IP00
• Климатическое исполнение и категория размещения: УХЛ3
• Диапазон рабочих температур (^оС): от -50°С до +55°С

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
• Дополнительный расцепитель: НР230AC/220DC
• Наличие вспомогательных контактов сигнализации: нет
• Тип оборудования: Выключатель автоматический
