Электрическая схема стабилизатора напряжения

Бренды
2.10.2014

Для того, чтобы сберечь подключенную к сети электрическую технику от перепадов напряжения используют стабилизаторы напряжения. Это электротехнические устройства, предназначенные для сглаживания скачков напряжения в сети. Стабилизаторы напряжения могут быть рассчитаны на 200 В или на 12 В.

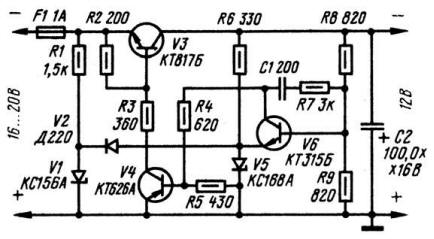

Электрическая схема стабилизатора напряжения представляет собой совокупность электротехнических элементов, которые работают на защиту подключенных приборов от поломки и перегрузки. Например, для сети под напряжением 12 В может использоваться стабилизатор со следующей схемой (см. рисунок).
Электрическая схема стабилизатора напряжения
Данный прибор рассчитан на ток до 1 А и обладает низким уровнем пульсаций, малым входным сопротивлением и устойчивостью к токовым перегрузкам. Его коэффициент стабилизации составляет 20 мОм. Если в питающей сети появляется перегрузка, то стабилизатор может ограничить ток на уровне, не превышающем номинальный ток в 2-2.5 раза. В схему стабилизатора включены регулирующий транзистор, устройство сравнения и усилитель постоянного тока. Резистор и стабилитрон являются источником опорного напряжения. Уровень ограничения тока в 2-2.5 А подбирают с помощью резистора. Стабилизатор должен подключаться к выпрямителю, который рассчитан на ток не менее 1 А.

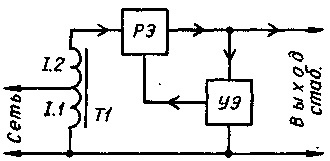

Для подключения к сети  переменного тока используют стабилизаторы напряжения на 220 В. Принципиальная электрическая схема такого устройства изображена на следующем рисунке.

Электрическая схема стабилизатора напряжения










Трансформатора А1 повышает напряжение в сети, при этом регулирующий элемент РЭ обеспечивает гашение напряжения. Управляющий элемент УЭ выдает сигнал, который несет информацию об уровне напряжения на выходе. Автотрансформатор обеспечивает более высокий КПД установки.

Сегодня многие производители занимаются изготовлением бытовых и промышленных стабилизаторов напряжения. Лидерами в данной области являются фирмы Ресанта, Энергия, Sassin. Цена на такие приборы зависит от его мощности, функционала и бренда, под которым он произведен.


Купить данный тип электротехнических устройств можно в нашем Интернет-магазине.
