Как собрать электрощит

Бренды
6.08.2014

Выбор приборов для щита

Как собрать электрощитПеред тем, как собрать электрощит, следует определиться с тем приборами, которые в него будут входить. В электрический щит в обязательном порядке должны входить такие приборы, как счетчик электрической энергии, автоматические выключатели и устройство защитного отключения.

Выбор автоматических выключателей следует осуществлять в зависимости от того, какие электрические приборы будут входить в сеть. Специалисты рекомендуют использовать автоматические выключатели не меньше, чем на 25 А, для присоединения к щиту плиты. Для того чтобы присоединить к щиту отходящие линии питания освещения следует использовать автоматы на 10 А. А для того чтобы присоединить розеточные групповые линии рекомендуется использовать автоматы на 16 А. Для комплектации щита можно использовать приборы от таких компаний, как «АВВ», «ИЭК» и «Legrand».

Выбор корпуса

На сегодняшний день производители электрических щитов предлагают довольно широкий выбор продукции. Самыми популярными являются пластиковые и металлические электрические щиты.

Пластиковые электрические щиты отвечают всем необходимым требованиям, которые предъявляются к изделиям такого типа. Они изготовлены из специального термопластика, способного выдерживать длительное воздействие тепла и огня. Современные пластиковые щиты имеют довольно эстетический вид, что позволяет устанавливать их без особого вреда для интерьера квартиры. Примером может служить компактный щит «UNIBOX бокс 12м серый с дым.дв. и шинами».

Металлические электрические щиты изготавливаются в корпусах из сварного металла. Большой выбор типоразмеров позволяет подобрать металлический щит для любой комплектации. Примером такого щита является «ЩРН 9 IP54 250х300х120».

Также, при выборе корпуса будущего электрического щита следует определиться с тем, будет он встраиваемым или накладным. Накладные щиты, такие как «EUROPA бокс настенный 8М с дв. серый», можно устанавливать просто на стену в любом удобном месте. А встраиваемые щиты, такие как «ESTETICA бокс в нишу 8М с мат.дв.серый», следует выбирать в тех случаях, когда есть заранее подготовленная ниша, куда будет монтироваться электрический щит.

Схема подключения оборудования внутри щита

Типичная схема подключения оборудования внутри электрического щита выглядит следующим образом:

картинка

1 – автоматический выключатель на 32 А (вводный автомат)
2 – счетчик электрической энергии
3 – устройство защитного отключения
4 – клеммная колодка для проводника РЕ (заземление)
5 – клеммная колодка для проводника N (ноль)
6, 7, 8 – автоматические выключатели на 25 А
9 – автоматический выключатель на 16 А

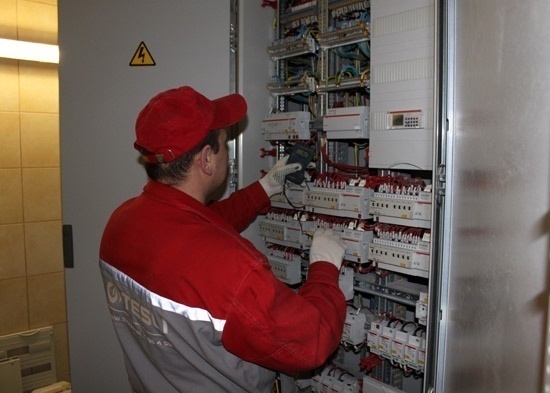

Монтаж щита

Монтируется электрический щит довольно легко, так что непосредственную его установку пользователь может провести даже сам, без помощи мастера. Монтаж электрических щитов осуществляется по-разному, в зависимости от типа щита.

Встраиваемый щит, который используется в том случае, если электропроводка скрыта, монтируется в специально подготовленную нишу в стене. Для подготовки такой ниши можно использовать алебастр или гипс.

Если электропроводка открытая, то в таких случаях традиционно используется накладной электрический щит. В зависимости от того, из какого материала изготовлены стены, такой щит можно закрепить на гвозди-дюбеля или шурупы «саморезы».

Также, при монтаже электрического щита желательно придерживаться нескольких правил, которые помогут избежать неприятностей с электропроводкой в будущем. Так, все соединения в щите должны проводиться при помощи одножильного провода, который имеет сечение не меньше, чем 4 кв.мм. Такой провод должен иметь обязательную стандартную расцветку.
