Печка для труб. Устройство комплекта для обогрева труб FROSTGUARD Raychem

Бренды
7.05.2015

Рассматривая устройство комплекта для обогрева труб необходимо учитывать, что он является сборным устройством, которое состоит из нескольких соединенных в одно изделие элементов, выполняющих свою определенную задачу. Но выполнение задачи по обогреву труб возможно только при наличии всех необходимых элементов, которые в некоторых комплектах для обогрева труб FROSTGUARD Raychem заменяются на специальные или предусматривают специальный монтаж.

Основными элементами конструкции комплекта для обогрева труб FROSTGUARD Raychem являются:

  • нагревательный кабель (нагревательный элемент),
  • силовой кабель питания (холодный кабель),
  • муфты (соединение нагревательного и холодного кабелей),
  • электрической вилки для подключения к сети.

Иногда в комплект для обогрева труб FROSTGUARD Raychem входит специальный сальник для ввода кабеля внутрь трубы.

Конструкция нагревательного кабеля комплекта для обогрева труб FROSTGUARD Raychem

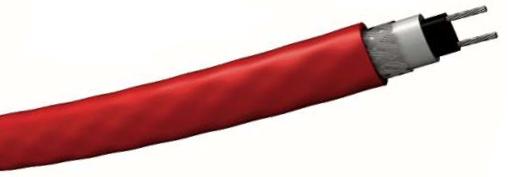

Нагревательный кабель, который является основным элементом комплекта для обогрева труб FROSTGUARD Raychem, выполнен по особой технологии, которая предусматривает наличие специального идентификационного волокна.

Печка для труб. Устройство комплекта для обогрева труб FROSTGUARD RaychemДетальная конструкция и технология изготовления идентификационного волокна, по понятным причинам, держится в строжайшем секрете. Но известно, что она представляет множество параллельных сопротивлений, которые изменяют свои значения в зависимости от температуры и прекращают нагрев при достижении заданных величин.

Именно это свойство нагревательного кабеля комплекта для обогрева труб FROSTGUARD Raychem позволяет исключить из конструкции специальные термостаты и другие дорогостоящие контролирующие и регулирующие приборы.

Конструкция нагревательного кабеля также позволяет создавать комплекты для обогрева труб необходимой длины без сложного расчета его мощности, так как нагрев происходит на каждом участке индивидуально и не зависит от общей мощности кабеля.

Применяемый изоляционный слой нагревательного кабеля комплекта для обогрева труб FROSTGUARD Raychem выполняется из абсолютно инертного материала, который позволяет размещать его внутри трубы. Инертность изоляции никоим образом не влияет на долговечность труб и качество воды. Поэтому они могут использоваться даже для внутреннего обогрева магистралей подвода питьевой воды с соблюдением санитарных норм.

Конструкция силового (холодного) кабеля комплекта для обогрева труб FROSTGUARD Raychem

Силовой (холодный) кабель комплекта для обогрева труб FROSTGUARD Raychem выполняется из стандартного кабеля, сечение которого рассчитывается в зависимости от максимально возможной мощности нагревательного кабеля (редко превышает 0,5кВт).

Силовой кабель соединен с нагревательным кабелем посредством специальной муфты, которая имеет заводское исполнение. Самостоятельное выполнение соединений нагревательного и силового кабеля комплекта FROSTGUARD Raychem затруднительно и требует наличия специального оборудования.

Учитывая полную завершенность конструкции комплекта для обогрева труб FROSTGUARD Raychem, силовой кабель оснащается установленной электровилкой для подключения к электрической сети. Но некоторые комплекты не предусматривают наличие вилки, так как предназначены для стационарного подключения в электрическом щите.

Особенности конструкции комплекта для обогрева труб FROSTGUARD Raychem при монтаже внутри трубы

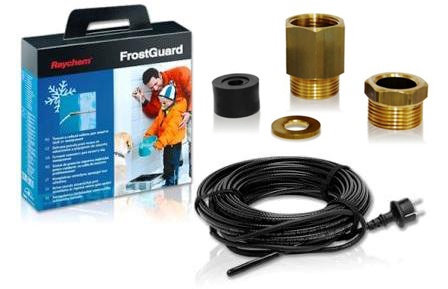

Монтаж комплекта для обогрева труб FROSTGUARD Raychem внутри трубы требует применения специального сальника GL-T2-01, который обеспечивает герметичность ввода и целостность кабеля. Применение сальника строго регламентируется в рекомендациях производителя, но не требует особых навыков монтажника или использования специальных инструментов.

Ограничения и требования касаются только расположения места соединения (муфты) нагревательного и силового кабеля, который должен находиться вне трубы (снаружи). Дальнейший монтаж и подключение комплекта для обогрева труб производится достаточно просто и не требует специальных указаний.

Отличия моделей комплектов для обогрева труб FROSTGUARD Raychem

Печка для труб. Устройство комплекта для обогрева труб FROSTGUARD RaychemПредставленные модели комплектов для обогрева труб FROSTGUARD Raychem отличаются между собой только длиной нагревательного кабеля. Это обусловлено особым исполнением места соединения с силовым (холодным) кабелем и наличием оконечной муфты на конце. То есть изменение конструкции, самостоятельная доработка или ремонт комплекта для обогрева труб FROSTGUARD Raychem непосредственно на объекте крайне затруднен. Поэтому были разработаны готовые к установке и эксплуатации комплекты, которые выполнены с различной длиной нагревательного кабеля, и подобрать необходимую длину не составляет никакого труда.

Отдельно следует указать на отличия комплектов для обогрева труб FROSTGUARD Raychem, которые не имеют установленной электровилки или не укомплектованы сальником для установки внутри трубы. Это обусловлено различными вариантами использования и подключения комплектов для обогрева труб FROSTGUARD Raychem, а также стремлением предложить потребителю изделие без неиспользуемых элементов.

Как видно, комплект для обогрева труб FROSTGUARD Raychem имеет простую общую конструкцию. Даже высокотехнологичный элемент, которым является нагревательный кабель, не влияет на простоту монтажа и эксплуатации всего изделия.

Комплекты для обогрева труб появились на рынке относительно не давно и первыми потребителями были скандинавские страны, где эта продукция получила массовую популярность. Поэтому, последующие доработки и изменения конструкции комплекта для обогрева труб FROSTGUARD Raychem касались только расширения ассортимента и наращивания мощностей производства. Но даже сейчас можно утверждать, что комплекты для обогрева труб FROSTGUARD Raychem являются самыми простыми, надежными и экономичными устройствами для обеспечения работоспособности и целостности труб в холодное время.
