Схема осветительного щита

Бренды
5.10.2014

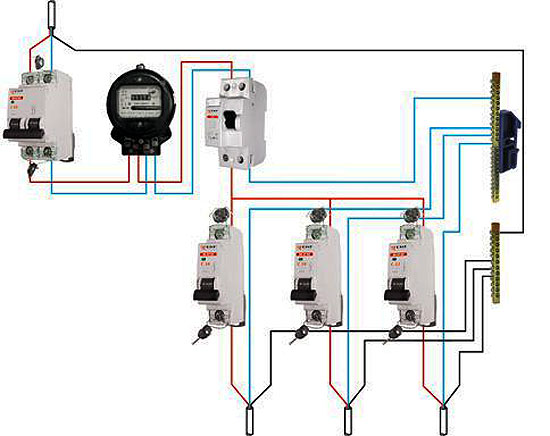

Схема осветительного щитаОсветительные щиты  принято использовать для приема электроэнергии и ее последующего распределения, а также в случае  непериодических коммутаций, и в качестве защитного механизма энергопотребителей в одно или трехфазных сетях.

Схема осветительного щита определяется непосредственно производителем и отрабатывается  как в графическом варианте, так и в текстовом. Данный документ является обязательным при составлении общего проекта электроснабжения как крупных зданий и сооружений, так и частных жилых домов и некрупных объектов. Схема также будет необходима в случае согласования проведения последующих электромонтажных работ, или же модернизации существующей электросети. Специалисты настоятельно рекомендуют, чтобы монтаж таких устройств, как осветительные щиты (щиты управления освещением) и подключение к ним потребителей происходило с учетом особенностей их электрической схемы и обязательно подготовленными работниками.

На сегодняшний день производители предлагают широкий ассортимент щитов освещения, которые могут использоваться в различных областях: для наружного, внутреннего, или же аварийного освещения с заданной степенью надежности.

В продаже встречается несколько разновидностей щитов освещения:

Модели ОЩ, ОЩВ – для навесного монтажа, степень безопасности - IP31;

Модели ОЩВ, ОЩВГ – для навесного монтажа, степень безопасности -  IP54;

Модели УОЩ, УОЩВ – встраиваемые, степень безопасности - IP30.

Конструктивно щит освещения в многом напоминает распределительный щиток: собирается в цельнометаллическом корпусе, внутри которого монтируется монтажное шасси. На это шасси устанавливаются рейки с автоматическими выключателями.  Вверху и внизу корпуса предусмотрены технологические отверстия для ввода кабелей к потребителям. В данных устройствах замена аппаратов (выключателей) производится без необходимости демонтажа самого щитка.

В зависимости от модели и характеристик, соответственно и определяется его цена. Характеристики осветительных щитков  указываются в кодовом маркировочном слове. Так, для щитков осветительных серий УОЩВ, ОЩ, ОП, ОЩВ используется маркировка, в которой указаны все важные технические характеристики. Для примера возьмем условное обозначение:

У ОЩ В- Х -, где:

У – тип щитка: встраиваемый;

ОЩ – предназначение: осветительный щиток;

В – используется вводный автоматический выключатель;

Х – указывается количество автоматических выключателей линейных;

УХЛ 4 – тип климатического исполнения согласно стандарта  ГОСТ 15150-69
