Технические характеристики силовых кабелей

11.09.2014

Силовые кабели состоят из токопроводящих круглых или в форме сектора медных или алюминиевых жил. Жилы могут быть однопроволочными или многопроволочными. Основными элементами кабеля являются: сама жила, изоляция и герметичные оболочки. По виду изоляции их подразделяют на несколько типов: с изоляцией из ПВХ пластиката, в ПВХ оболочке – ВВГ, АВВГ, АВВГ нг-П, ВВГНГ -П, ВВВГ з, АВВГ з, ВБбШв, АВБбШв, с изоляцией из силанольносшитого полиэтилена в ПВХ оболочке – ПвВГ, АПвВГ, ПвВГ-П, АПвВГ-П, АПвБбШв, ПвБбШв и другие.

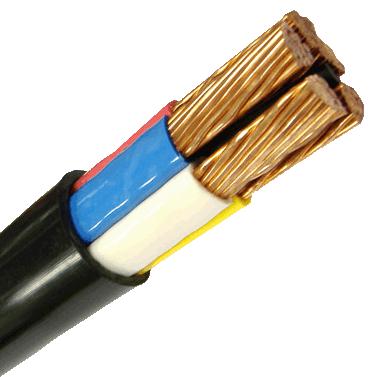

Технические характеристики силовых кабелейКабель типа ВВГ, ВВГ-П, АВВГ, АВВГ нг-П, АВВГ-П, ВВГ нг-П используется для передачи электрической энергии в стационарном оборудовании, рассчитанном на напряжение 660 В и 1000 В на частоте 50 Гц для установки в сухих и влажных промышленных помещениях, в блоках, на кабельных эстакадах, в земляных траншеях и вне помещений. Такие кабели с расширением «–П» не способствуют горению в случае одиночной прокладки, а с расширением «НГ-П» – при прокладке в пучках. Если при электроснабжении оборудования требуется уплотнение кабелей при вводе, то в таких случаях применяют следующие типы АВВГз нг, АВВГз, ВВГз, ВВГз нг.

Если кабель имеет тип БбШв, то это означает, что его поясная изоляция изготовлена из ПВХ пластика. В данном случае защитный слой выполнен из двойной брони из стальных лент, верхняя лента перекрывает междувитковые зазоры первого слоя, а также из защитной оболочки из ПВХ пластиката. Если кабель имеет шифр «НГ», то защитная оболочка выполнена из ПВХ пластика пониженной горючести. Данный тип используется при прокладке в метрополитене, на пожароопасных объектах. Его использование требует отсутствия растягивающих усилий в течение эксплуатации.

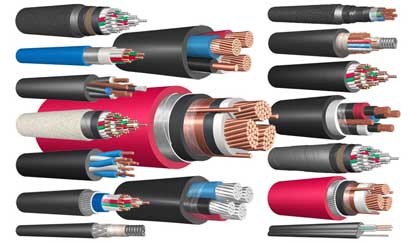

При отсутствии внешних механических нагрузок применяют кабели типов АПвВГ и ПвВГ. Их можно прокладывать группами при соблюдении мер Технические характеристики силовых кабелейогнезащиты. Бронированный кабель типов АПвБбШв и ПвБбШв используется в траншеях независимо от активности грунтовых вод. Исключения составляют просадочные и пучинистые грунты, а также одиночные линии.

Есть кабели с изоляционным слоем, выполненным из поливинилхлоридного состава  пониженной пожароопасности. Они не способствуют распространению горения с низким газовыделением. Данный тип производится и для атомных электростанций. Такие кабели не поддерживают горение в пучках.

Купить медный силовой кабель можно  в специализированных магазинах, а также в нашем Интернет-магазине. Требуемое сечение кабеля поможет рассчитать профессионал, или же это можно сделать по таблицам.
