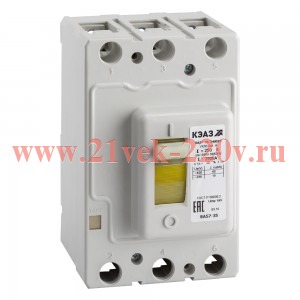

Выключатель автоматический 100А ВА57-35-340010-100А-1000-690AC-УХЛ3 40кА КЭАЗ

Трехполюсный автоматический выключатель типа ВА57-35, 690 Вольт, ток нагрузки 100А, ток расцепителя 1000А, ПКС 30кА, КЭАЗ

Трехполюсные автоматические выключатели КЭАЗ серии ВА57-35 предназначены для применения в электрических цепях с напряжением 400 / 690 В переменного тока частотой 50 и 60 Гц и 110 / 220 / 440 В постоянного тока, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.

• Номинальные токи выключателей до 250 А
• Отключающая способность – до 110 кА (DC), до 44 кА (AC)
• Широкая линейка фиксированных уставок электромагнитных расцепителей;
• Исполнения с регулируемыми тепловыми и электромагнитными расцепителями позволяют осуществить регулировки под нагрузкой во время пусконаладочных работ и эксплуатации, проводить модернизацию систем электроснабжения(повышать нагрузку), настраивать селективность защит
• Вспомогательные контакты (ВК) и вспомогательные контакты сигнализации (ВКС) автоматического отключения
• Независимый расцепитель (НР)
• Расцепители минимального (PMН) и нулевого напряжения (PНН)
• Электромагнитный привод (ЭП)
• Ручной дистанционный привод для оперирования через дверь
• Устройство запирания
• Выдвижное исполнение
• Заднее присоединение стационарного выключателя
• Огромный выбор комплектов зажимов и аксессуаров

• Технические характеристики:
• Количество полюсов: 3
• Номинальный ток In: 100 А
• Частота тока: 50/60 Гц
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue: 690 Вольт
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 1000 А
• Наличие независимого расцепителя: 0
• Регулировка максимальных расцепителей тока: 0
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui: 690
• Номинальное импульсное напряжение Uimp: 6 кВ
• Предельная коммутационная способность переменного тока Icu при 690AC: 15 кА
• Предельная коммутационная способность переменного тока Icu при 400АС: 30 кА
• Номинальная рабочая наибольшая отключающая способность Ics: 100 %
• Уставки рабочего тока расцепителя: 100 А
• Уставки по току мгновенного срабатывания расцепителя: 1000 А
• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов: 185 мм2
• Возможность самостоятельного подключения дополнительных устройств: 0
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин: 4х30 мм
• Вид присоединяемых проводников: шина/провод
• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты: IP20
• Диапазон рабочих температур: от -60°С до +40°С
• Дополнительное оборудование: комплект зажимов №1, клеммная крышка
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: 0
• Ширина: 112 мм
• Высота: 175 мм
• Глубина: 130 мм
