Блок замены автоматического выключателя Э06В-ВА55-41-331830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 К

Блок замены автоматического выключателя Э06В-ВА55-41-331830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 КЭАЗ

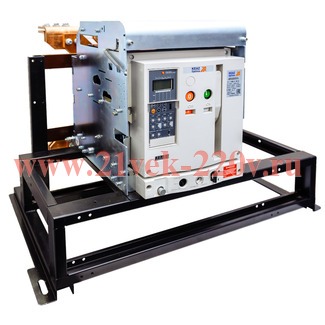

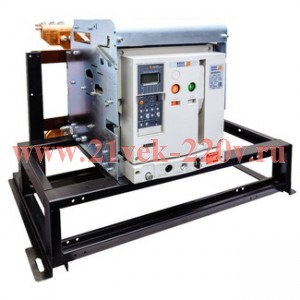

Ретрофит - блоки замены старых автоматических выключателей (БЗАВ) представляют собой монтажное основание, на котором установлен новый автоматический выключатель типа OptiMat A или OptiMat D с контактными выводами-адаптерами. Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.

Ретрофит на базе выключателя ВА55-41-331830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический
• Ретрофит для замены выключателей: Э06В

• Габариты изделия: Ширина (мм): 250
• Габариты изделия: Высота (мм): 523
• Габариты изделия: Глубина (мм): 281

• Количество полюсов: 4
• Номинальный ток In (А): 1 000
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 33,5
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
• Вспомогательные (свободные) контакты: 3з+3р
• Наличие привода: электромагнитный 230AC
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 4
• Количество вспомогательных замыкающих контактов: 4
• Номинальное напряжение изоляции Ui (В): 690
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Предельный ток селективности Is (кА): 20
• Тип расцепителя: электронный
• Номинальный продолжительный ток Iu (А): 1 000
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 33,5
• Независимый расцепитель (В): НР230AC/220DC
• Расцепитель минимального напряжения (В): Нет
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
• Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF

• Присоединение внешних проводников: переднее
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 2(60х12)
• Вид присоединяемых проводников: шина
• Тип подключения: винт

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP00
• Диапазон рабочих температур (^оС): от -50°С до +55°С

• Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
• Дополнительное оборудование: Нет
• Дополнительный расцепитель: НР230AC/220DC
• Наличие минимального расцепителя: нет
