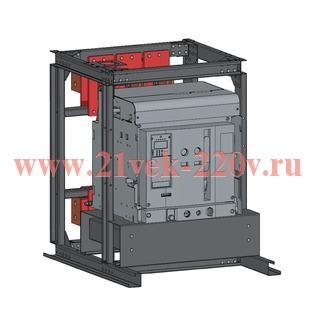

Блок замены автоматического выключателя А3722Ф-OptiMat D250N-MR1-ВИ-ВК-ВВЦ-РВЦ КЭАЗ 351451

Блок замены автоматического выключателя А3722Ф-OptiMat D250N-MR1-ВИ-ВК-ВВЦ-РВЦ КЭАЗ

Ретрофит - блоки замены старых автоматических выключателей (БЗАВ) представляют собой монтажное основание, на котором установлен новый автоматический выключатель типа OptiMat A или OptiMat D с контактными выводами-адаптерами. Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический
• Ретрофит для замены выключателей: А3722Ф

• Количество полюсов: 3
• Номинальный ток In (А): 250
• Диапазон регулировки теплового расцепителя (А): 0,4-1In
• Частота тока (Гц): 50
• Род тока: AC
• Предельная коммутационная способность переменного тока Icu (кА): 8
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 40
• Вспомогательные (свободные) контакты: нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 1,5-10In
• Рабочий диапазон сетевого напряжения (В): 24-690
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных замыкающих контактов: 6
• Номинальное напряжение изоляции Ui (В): 800
• Номинальное импульсное напряжение Uimp (кВ): 8
• С расцеплением под напряжением: да
• Тип расцепителя: MR1.0
• Контрольная температура (°С): 30
• Номинальный продолжительный ток Iu (А): 250
• Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
• Номинальное напряжение питания цепи управления Us (В): 690
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
• Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
• Номинальный кратковременно выдерживаемый ток Icw (А): 3 000
• Механический счётчик циклов: нет
• Катушка включения (В): нет
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;OFF
• Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2;4;8;16;OFF
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 3000

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 70
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 6 х 25
• Вид присоединяемых проводников: шина/провод
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP30
• Диапазон рабочих температур (^оС): от -45°С до +70°С
• Комплексная защита от замыканий на землю: нет
• Категория применения: A

• Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
• Тип элемента управления: рычажковый (перекидной рычаг)
• Возможность установки индикатора отключения: да
• Моторный привод встроенный: нет
• Конденсаторный источник питания: нет
• Защитные шторки: да
• Второй независимый расцепитель: нет
• Контакт готовности к включению: нет
