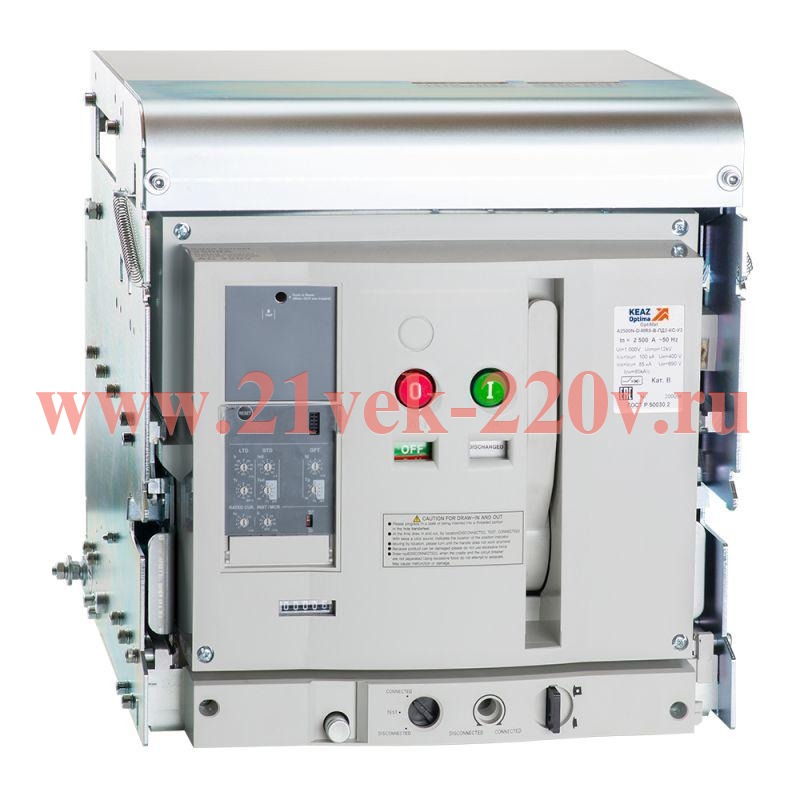

Выключатель автоматический 3п 4000А OptiMat A 4000 S4 3P 100 D MR7.0 BH C2200 M2 P03 S1 06 КЭАЗ

Воздушные автоматические выключатели серии OptiMat A предназначены для проведения тока в нормальном режиме, защиты и нечастого оперирования электрических цепей с номинальным током от 630 до 6300 А. Благодаря своей конструкции, они легко справляются с большими мощностями. Устройства снабжены многочисленными видами защит, позволяющих обеспечивать требования селективности в защищаемой сети. Различное блокировочное оборудование предназначено для предотвращения неквалифицированных действий и защиты работающего и обслуживающего персонала.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 413
• Габариты изделия: Высота (мм): 432
• Габариты изделия: Глубина (мм): 492
• Типоразмер: S4-Четвёртый габаритный размер

• Количество полюсов: 3
• Номинальный ток In (А): 4 000
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 100
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
• Вспомогательные (свободные) контакты: 6з+6р
• Наличие привода: 220V AC/DC
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 85
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 6
• Количество вспомогательных замыкающих контактов: 6
• Номинальное напряжение изоляции Ui (В): 1 000
• Номинальное импульсное напряжение Uimp (кВ): 12
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: MR7.0
• Номинальный продолжительный ток Iu (А): 4 000
• Номинальное напряжение питания цепи управления Us (В): 230AC/DC
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 85
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
• Номинальный кратковременно выдерживаемый ток Icw (А): 85
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 85
• Механический счётчик циклов: да
• Катушка включения (В): 230 В АС/220 В DC
• Независимый расцепитель (В): 230 В АС/220 В DC
• Расцепитель минимального напряжения (В): Нет
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,43;0,45;0,48;0,5;0,53;0,56;0,58;0,6;0,63;0,65;0,68;0,7;0,72;0,75;0,78;0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;8;12;16;20;24;30
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10;OFF
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,05;0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
• Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;4;6;8;10;12;15;OFF
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,05;0,1;0,2;0,3;0,4

• Присоединение внешних проводников: заднее с увеличенным расстоянием между выводами
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: выдвижной
• Вид присоединяемых проводников: шина

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP20

• Дополнительный расцепитель: Нет
• Сигнализация положения выключателя в корзине: нет
• Наличие минимального расцепителя: нет
• Конденсаторный источник питания: нет
• Замок внутренней установки: да
• Защитные шторки: да
• Второй независимый расцепитель: Нет
• Контакт готовности к включению: да
• Блокировка кнопок ВКЛ/ОТКЛ навесным замком: нет
