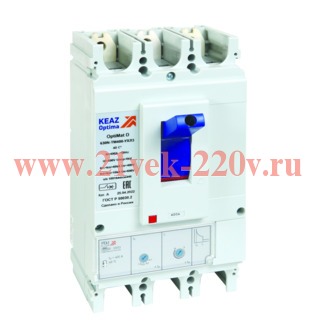

Выключатель автоматический OptiMat D630N-TM320-УХЛ3 КЭАЗ 291465

Выключатель автоматический OptiMat D630N-TM320-УХЛ3 КЭАЗ

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 320 А. Серия автоматических выключателей в литом корпусе OptiMat D -это современное поколение трехполюсных автоматических выключателей стационарного, втычного и выдвижного исполнений, оснащенных термомагнитными регулируемыми и микропроцессорными расцепителями предназначенных для защиты электрических цепей от перегрузок и коротких замыканий, в том числе от однофазных коротких замыканий.

• Категория ETIM: Силовой автоматический выключатель (EC000228)
• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 140
• Габариты изделия: Высота (мм): 256
• Габариты изделия: Глубина (мм): 167

• Количество полюсов: 3
• Номинальный ток In (А): 320
• Диапазон регулировки теплового расцепителя (А): 0,7-1In
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 10
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 40
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 5-10In
• Рабочий диапазон сетевого напряжения (В): 24-689
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 800
• Номинальное импульсное напряжение Uimp (кВ): 8
• С расцеплением под напряжением: да
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: TM
• Контрольная температура (°С): 40
• Номинальный продолжительный ток Iu (А): 320
• Диапазон краткосрочной задержки расцепителя короткого замыкания (с): без выдержки
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
• Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
• Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 40
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 8
• Уставки рабочего тока расцепителя IR (А): 224;256;288;320
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 1600;3200

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм?): 120
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
• Вид присоединяемых проводников: шина/провод
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP30
• Диапазон рабочих температур (?С): от -60°С до +70°С
• Комплексная защита от замыканий на землю: нет
• Категория применения: A

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
• Тип элемента управления: рычажковый (перекидной рычаг)
• Возможность установки индикатора отключения: да
• Моторный привод встроенный: нет
