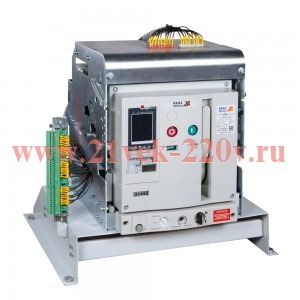

Блок замены автоматического выключателя Import-AN-16D-OptiMat
Ретрофит от КЭАЗ позволяет заменить изношенные выключатели, произвести модернизацию существующего НКУ. Решение разработано на замену старых автоматических выключателей типа АВМ и Электрон.
Применяя Ретрофит КЭАЗ вы получаете аппараты с расширенными функциональными возможностями и высокими техническими характеристиками.
В продаже доступны решения до 690 В AC на токи от 250 до 4000 А с ПКС до 100 кА.
Описание и характеристики
Ретрофит на базе выключателя OptiMat A-1600-S2-3P-65-D-MR7.0-B-C2200-M2-P01-S1-03.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Ретрофит для замены выключателей: 1
Габариты и материалы
Габариты изделия: Ширина (мм): 353
Габариты изделия: Высота (мм): 432
Габариты изделия: Глубина (мм): 435
Типоразмер: S2-Второй габаритный размер
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 600
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 65
Номинальное рабочее напряжение переменного тока Ue (В)2: 690
Предельная коммутационная способность переменного тока Icu (кА)2: 65
Вспомогательные (свободные) контакты: 6з+6р
Наличие привода: Да
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 50
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 6
Количество вспомогательных замыкающих контактов: 6
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное импульсное напряжение Uimp (кВ): 12
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: MR7.0
Номинальный продолжительный ток Iu (А): 1 600
Номинальное напряжение питания цепи управления Us (В): 230V AC/DC
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 65
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
Время номинально кратковременно выдерживаемого тока tcw (с): 1
Номинальный кратковременно выдерживаемый ток Icw (А): 50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 65
Механический счётчик циклов: да
Катушка включения (В): 230 В АС/220 В DC
Независимый расцепитель (В): 230AC/220DC
Расцепитель минимального напряжения (В): Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,43;0,45;0,48;0,5;0,53;0,56;0,58;0,6;0,63;0,65;0,68;0,7;0,72;0,75;0,78;0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;8;12;16;20
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,05;0,1;0,2;0,3;0,4
Монтажные характеристики
Способ крепления (монтажа): болтовое соединение
Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 10х100
Вид присоединяемых проводников: шина
Тип подключения: болтовое соединение
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (oС): от -25°С до +40°С
Категория применения по селективности: селективный
Рабочая высота, (м): 2 000
Вибро-сейсмо стойкость: 9
Комплексная защита от замыканий на землю: нет
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
Дополнительное оборудование: Нет
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: да
Возможность установки индикатора отключения: да
Моторный привод встроенный: да
Сигнализация положения выключателя в корзине: да
Наличие минимального расцепителя: да
Конденсаторный источник питания: нет
Замок внутренней установки: нет
Защитные шторки: да
Второй независимый расцепитель: Нет
Контакт готовности к включению: да
Блокировка кнопок ВКЛ/ОТКЛ навесным замком: нет
