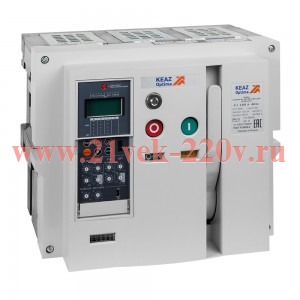

Часть подвижная выдвижного выключателя автоматического OptiMat A-2500-S4-3P-100-MP-MR8.0-C2200-M2-P0

Часть подвижная выдвижного выключателя автоматического OptiMat A-2500-S4-3P-100-MP-MR8.0-C2200-M2-P0

Воздушные автоматические выключатели OptiMat А производства КЭАЗ используются в качестве вводных и секционных аппаратов для первичного распределения электроэнергии в низковольтных установках. Они предназначены для защиты и нечастого включения электрического оборудования до 6300 A. Благодаря своей конструкции легко справляются с большими мощностями.

• Категория ETIM: Силовой автоматический выключатель

• Типоразмер: S4-Четвёртый габаритный размер

• Количество полюсов: 3
• Номинальный ток In (А): 2 500
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 100
• Номинальное рабочее напряжение переменного тока Ue (В)2: 690
• Вспомогательные (свободные) контакты: 6з+6р
• Наличие привода: 220V AC/DC
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 85
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 6
• Количество вспомогательных замыкающих контактов: 6
• Номинальное напряжение изоляции Ui (В): 1 000
• Номинальное импульсное напряжение Uimp (кВ): 12
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: MR8.0
• Номинальный продолжительный ток Iu (А): 2 500
• Номинальное напряжение питания цепи управления Us (В): 230V AC/DC
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 85
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
• Номинальный кратковременно выдерживаемый ток Icw (А): 85
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 85
• Механический счётчик циклов: да
• Катушка включения (В): 230V AC/220V DC
• Независимый расцепитель (В): 230V АС/220V DC
• Расцепитель минимального напряжения (В): Нет
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;8;12;16;20

• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: выдвижной
• Вид присоединяемых проводников: шина

• Степень защиты (IP): IP20
• Климатическое исполнение и категория размещения: У3
• Размер упаковочного ярлыка (для печати)(Не исп): 100х60

• Дополнительный расцепитель: Нет
• Сигнализация положения выключателя в корзине: нет
• Наличие минимального расцепителя: да
• Конденсаторный источник питания: нет
• Замок внутренней установки: да
• Защитные шторки: нет
• Тип оборудования: Подвижная часть выключателя
• Второй независимый расцепитель: Нет
• Контакт готовности к включению: да
• Блокировка кнопок ВКЛ/ОТКЛ навесным замком: нет
