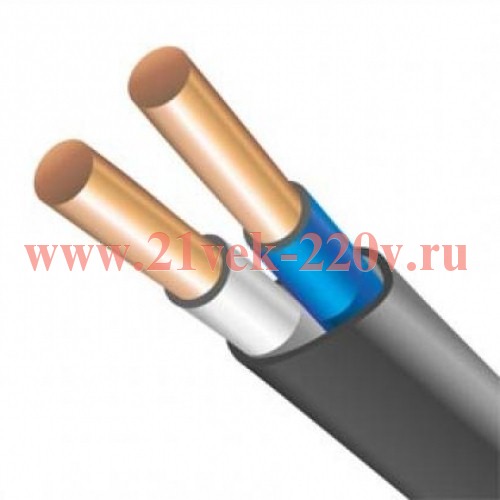

Кабель силовой ВВГ-пнг 2x10 ГОСТ) плоский

Силовые кабели с медными жилами, с ПВХ изоляцией в ПВХ оболочке (нг – оболочка из ПВХ пластиката пониженной горючести)

КОНСТРУКЦИЯ
1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная, круглой или секторной формы.
2. ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. СКРУТКА - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. ОБОЛОЧКА - из ПВХ пластиката пониженной горючести.

Кабели могут быть изготовлены в плоском исполнении (в обозначении добавляется буква "П"): ВВГ-Пнг

ПРИМЕНЕНИЕ
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.
Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).
Кабели марки ВВГнг не распространяют горение при групповой прокладке.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
– Диапазон температур эксплуатации от -50°С до +50°С
– Относительная влажность воздуха при температуре до +35°С до 98%
– Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С
– Минимальный радиус изгиба при прокладке
кабелей одножильных – 10 наружных диаметров,
кабелей многожильных – 7.5 наружных диаметров.
– Номинальная частота - 50 Гц
– Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ – 3 кВ
на напряжение 1 кВ – 3.5 кВ
– Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
– Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С
– Продолжительность короткого замыкания не должна превышать 4 с
– Допустимый нагрев жил кабелей в аварийном режиме не более +80°С
– Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
– Строительная длина кабелей для сечений основных жил:
1,5-16 мм2 — 450 м
25-70 мм2 — 300 м
95 мм2 и выше — 200 м
– Срок службы 30 лет
