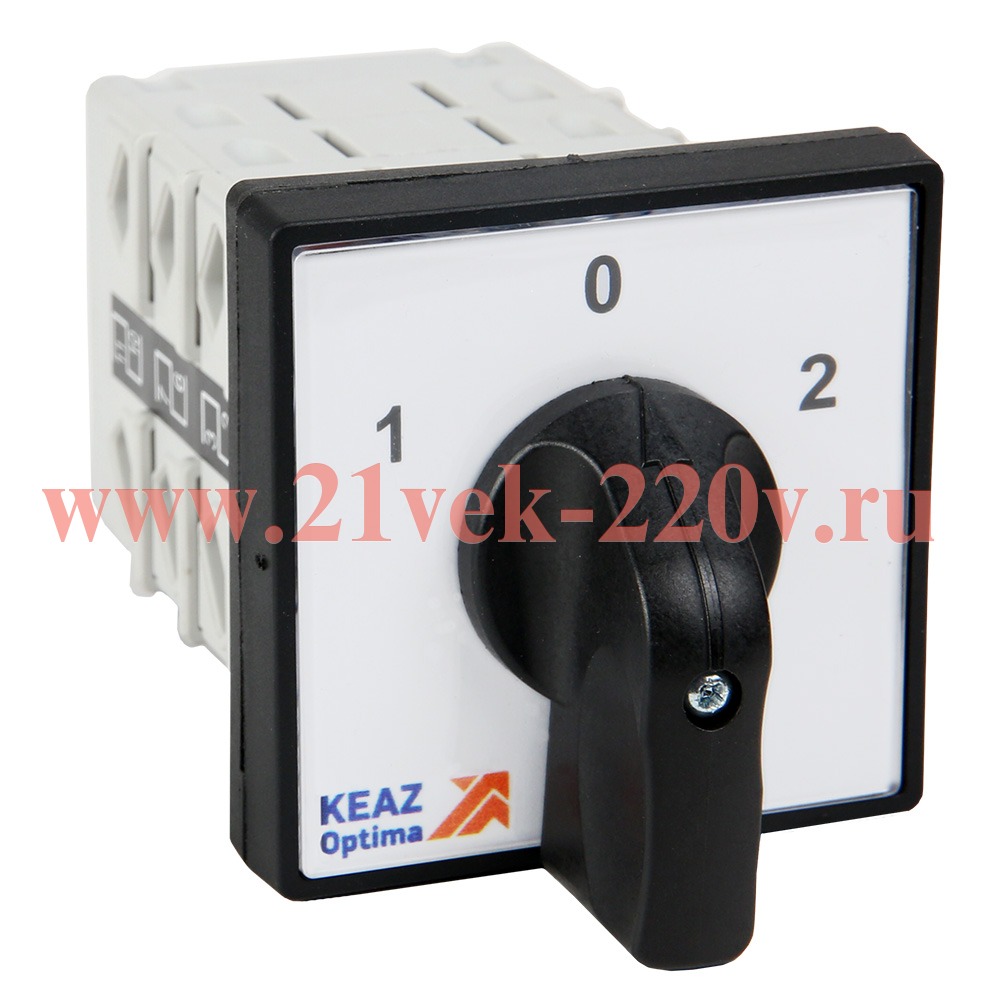

Переключатель кулачковый OptiSwitch 4G10-2569-U-R014 КЭАЗ 386866

Переключатель кулачковый OptiSwitch 4G10-2569-U-R014 КЭАЗ

Кулачковые переключатели OptiSwitch серии 4G предназначены для коммутации в электрических цепях с номинальными токами до 100 А, напряжением до 690 В переменного тока частотой 50-60 Гц и до 440 В постоянного тока.

Выключатели-переключатели OptiSwitch разработаны КЭАЗ для применения в качестве:

• выключателей для подключения и управления приводами на основе однофазных и трехфазных двигателей, в роли переключателей звезда-треугольник, переключателей направления, частоты вращения и т.д.;
• переключателей с требуемой программой коммутации в цепях управления, сигнализации, а также в вспомогательных цепях;
• выключателей, переключателей и переключателей ответвлений в электрических сварочных аппаратах;
• групповых переключателей;
• поворотных переключателей с автоматическим возвратом в исходное положение.

Кулачковые переключатели серии 4G имеют климатическое исполнение У3 и соответствуют требованиям ГОСТ 15150-69, ГОСТ 15543.1-89 в части стойкости к климатическим внешним воздействующим факторам и могут быть применены в следующих условиях:

• предельная температура окружающей среды от минус 50°С до плюс 45°С
• рабочая температура от минус 40 до плюс 45°С
• влажность воздуха 80% при температуре 27°С
• верхнее значение относительной влажности воздуха 98% при температуре 25°С
• высота над уровнем моря до 2000 м
• окружающая среда невзрывоопасная, не содержащая пыли и газов в концентрациях, нарушающих работу переключателей
• переключатели прочны и устойчивы к воздействию на них механических факторов вибрации в диапазоне частот 1-100Гц
• ускорение, не более 10(1)М/с2(g)
• рабочее положение переключателей любое

• Габариты и материалы
  ?Категория ETIM: Управляющий переключатель/командоконтроллер ?
  Классификация
  • Модель (подсерия): Многопозиционные переключатели без нулевого положения
  • Габариты изделия: Ширина (мм): 48
  • Габариты изделия: Высота (мм): 48
  • Габариты изделия: Глубина (мм): 85,6
  Электротехнические характеристики
  • Количество полюсов: 4
  • Номинальный ток In (А): 10
  • Номинальное рабочее напряжение переменного тока Ue (В): 690
  • Номинальное рабочее напряжение переменного тока Ue (В)₂: 230
  • Условный тепловой ток на открытом воздухе Ith (A): 16
  • Номинальный рабочий ток Ie (А) для АС-21А: 10
  • Коммутационная мощность трехфазная (кВт): 5,5
  Монтажные характеристики
  • Способ крепления (монтажа): винт
  • Тип подключения: Винтовое соединение
  • Модульное исполнение: нет
  Эксплуатационные характеристики
  • Степень защиты (IP): IP44
  • Климатическое исполнение и категория размещения: У3
  Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ТУ3424-068-05758109-2012
  • Тип элемента управления: поворотная позиционная ручка с фиксацией
  • Дополнительное оборудование: нет
  • Вид рукоятки: R014 черный
  • Номер электрической схемы и диаграммы переключений: 2569
  • Тип корпуса: Открытый
  • Количество коммутационных положений: 4
  • Количество пакетов: 2
  • Возможно измерение между фазами: да
  • Возможно измерение между фазой и нейтралью: нет
  • С нейтральной позицией (ОТКЛ): нет
  • С блоком управления: нет
  • Функция переключения с фиксацией: да
  • С возвратной пружиной: нет
  • Тип оборудования: Переключатель
  ?
