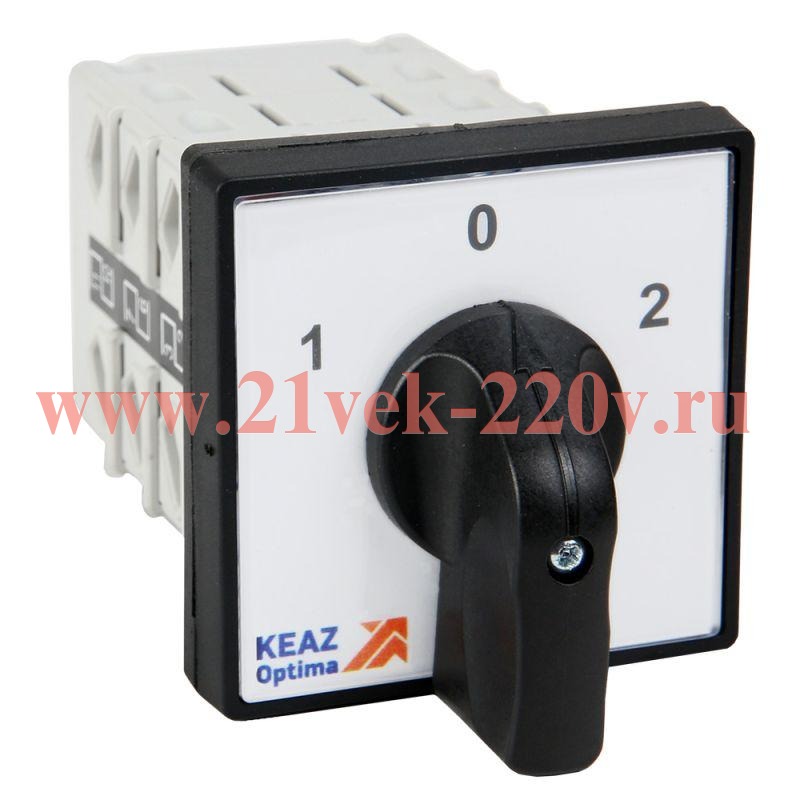

Переключатель кулачковый OptiSwitch 4G25-9512-U-R114 КЭАЗ 379245

Переключатель кулачковый OptiSwitch 4G25-9512-U-R114 КЭАЗ

Кулачковые переключатели OptiSwitch серии 4G предназначены для коммутации в электрических цепях с номинальными токами до 100 А, напряжением до 690 В переменного тока частотой 50-60 Гц и до 440 В постоянного тока.

• Категория ETIM: Управляющий переключатель/командоконтроллер

• Модель (подсерия): Переключатели с нулевым положением (1-0-2)

• Габариты изделия: Ширина (мм): 52
• Габариты изделия: Высота (мм): 48
• Габариты изделия: Глубина (мм): 226

• Количество полюсов: 20
• Номинальный ток In (А): 25
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Условный тепловой ток на открытом воздухе Ith (A): 25
• Номинальный рабочий ток Ie (А) для АС-21А: 25
• Коммутационная мощность трехфазная (кВт): 13

• Способ крепления (монтажа): винт
• Тип подключения: Винтовое соединение
• Модульное исполнение: нет

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP44

• Стандарт российский (ГОСТ, ТУ): ТУ3424-068-05758109-2012
• Тип элемента управления: поворотная позиционная ручка с фиксацией
• Дополнительное оборудование: нет
• Вид рукоятки: R114 черный
• Номер электрической схемы и диаграммы переключений: 9512
• Тип корпуса: Открытый
• Количество коммутационных положений: 3
• Количество пакетов: 10
• Возможно измерение между фазами: да
• Возможно измерение между фазой и нейтралью: нет
• С нейтральной позицией (ОТКЛ): да
• С блоком управления: нет
• Функция переключения с фиксацией: да
• С возвратной пружиной: нет
