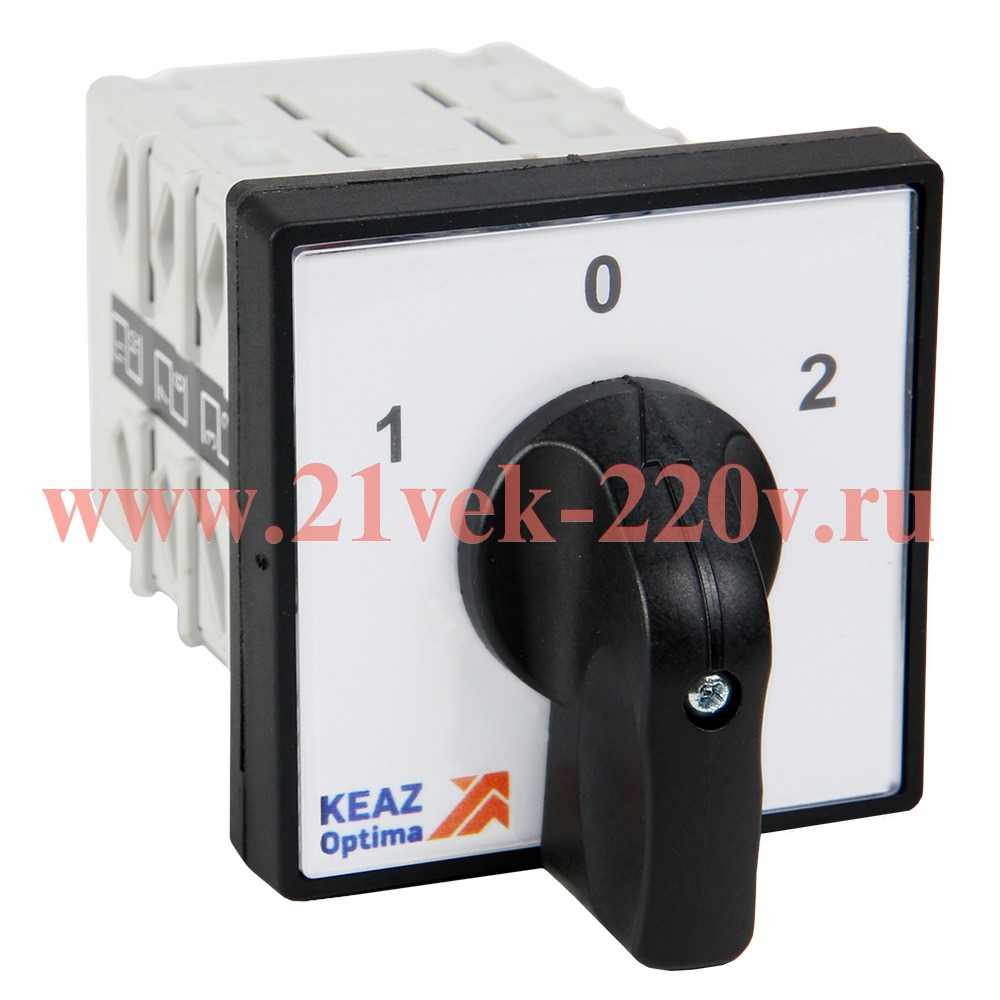

Переключатель кулачковый OptiSwitch 4G40-80М-U-S1-R214 КЭАЗ 387825

Переключатель кулачковый OptiSwitch 4G40-80М-U-S1-R214 КЭАЗ

Кулачковые переключатели OptiSwitch серии 4G предназначены для коммутации в электрических цепях с номинальными токами до 100 А, напряжением до 690 В переменного тока частотой 50-60 Гц и до 440 В постоянного тока.

Выключатели-переключатели OptiSwitch разработаны КЭАЗ для применения в качестве:

• выключателей для подключения и управления приводами на основе однофазных и трехфазных двигателей, в роли переключателей звезда-треугольник, переключателей направления, частоты вращения и т.д.;
• переключателей с требуемой программой коммутации в цепях управления, сигнализации, а также в вспомогательных цепях;
• выключателей, переключателей и переключателей ответвлений в электрических сварочных аппаратах;
• групповых переключателей;
• поворотных переключателей с автоматическим возвратом в исходное положение.

Кулачковые переключатели серии 4G имеют климатическое исполнение У3 и соответствуют требованиям ГОСТ 15150-69, ГОСТ 15543.1-89 в части стойкости к климатическим внешним воздействующим факторам и могут быть применены в следующих условиях:

• предельная температура окружающей среды от минус 50°С до плюс 45°С
• рабочая температура от минус 40 до плюс 45°С
• влажность воздуха 80% при температуре 27°С
• верхнее значение относительной влажности воздуха 98% при температуре 25°С
• высота над уровнем моря до 2000 м
• окружающая среда невзрывоопасная, не содержащая пыли и газов в концентрациях, нарушающих работу переключателей
• переключатели прочны и устойчивы к воздействию на них механических факторов вибрации в диапазоне частот 1-100Гц
• ускорение, не более 10(1)М/с2(g)
• рабочее положение переключателей любое

• Категория ETIM: Управляющий переключатель/командоконтроллер

• Модель (подсерия): Многопозиционные переключатели с нулевым положением

• Габариты изделия: Ширина (мм): 88
• Габариты изделия: Высота (мм): 88
• Габариты изделия: Глубина (мм): 238

• Количество полюсов: 9
• Номинальный ток In (А): 40
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Условный тепловой ток на открытом воздухе Ith (A): 50
• Номинальный рабочий ток Ie (А) для АС-21А: 40
• Коммутационная мощность трехфазная (кВт): 22
• Специальное исполнение: S1

• Способ крепления (монтажа): винт
• Тип подключения: Винтовое соединение
• Модульное исполнение: нет

• Степень защиты (IP): IP65
• Климатическое исполнение и категория размещения: У3

• Стандарт российский (ГОСТ, ТУ): ТУ3424-068-05758109-2012
• Тип элемента управления: поворотная позиционная ручка с фиксацией
• Дополнительное оборудование: нет
• Вид рукоятки: R214 черный
• Номер электрической схемы и диаграммы переключений: 80М
• Тип корпуса: Открытый
• Количество коммутационных положений: 3
• Количество пакетов: 9
• Возможно измерение между фазами: да
• Возможно измерение между фазой и нейтралью: нет
• С нейтральной позицией (ОТКЛ): да
• С блоком управления: нет
• Функция переключения с фиксацией: да
• С возвратной пружиной: нет
• Тип оборудования: Переключатель
