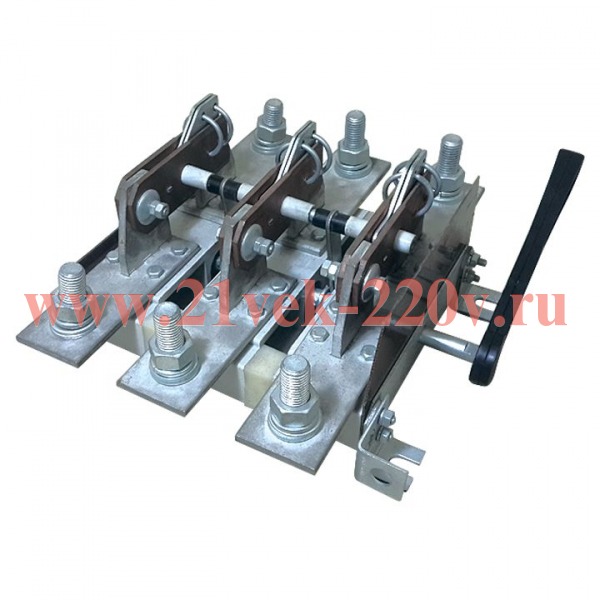

Разьединитель РЕ19-35-31140 250А PROxima EKF re19-3531140

Разьединитель РЕ19-35-31140 250А PROxima EKF. Разъединители серии РЕ19 предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Изоляционное основание служит базой для сборки основных сборочных единиц и для установки разъединителей на месте монтажа, выполнено в виде изоляторов или изоляционных панелей. В конструкции разъединителей применена контактная система ножевого типа с видимым разрывом цепи. На изоляционное основание устанавливаются контактные узлы. Каждый контактный узел состоит из токоведущего элемента, предназначенного для присоединения вводных внешних проводников, токоведущего элемента, предназначенного для присоединения выводных внешних проводников, и подвижных контактов, жестко связанных с приводом разъединителя и предназначенных для осуществления замыкания и размыкания контактного узла. Подвижные контакты, выполненные в виде одной или нескольких параллельно расположенных пластин, находят на неподвижные контакты. Контактное нажатие создается пружинами (плоскими или пружинными кольцами). Разъединители имеют следующие исполнения по виду ручного привода: • центральная рукоятка, расположенная непосредственно на разъединителе по его центру; • боковая рукоятка, устанавливаемая на конце приводного вала справа или слева; • передняя смещенная рукоятка, предназначенная для управления разъединителем, находящимся в НКУ; • рычаг для пополюсного оперирования штангой; • рукоятка для пополюсного оперирования. Применяются: в распределительных панелях ЩО-70; вводно-распределительных устройствах ВРУ; шкафах распределительных силовых ШРС; главных распределительных щитах.
