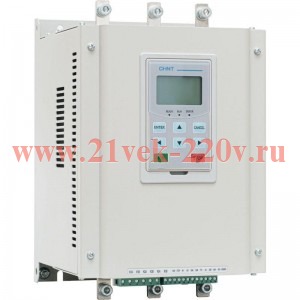

Устройство плавного пуска NJRP5-220/D4 220А 110кВт CHINT 525306

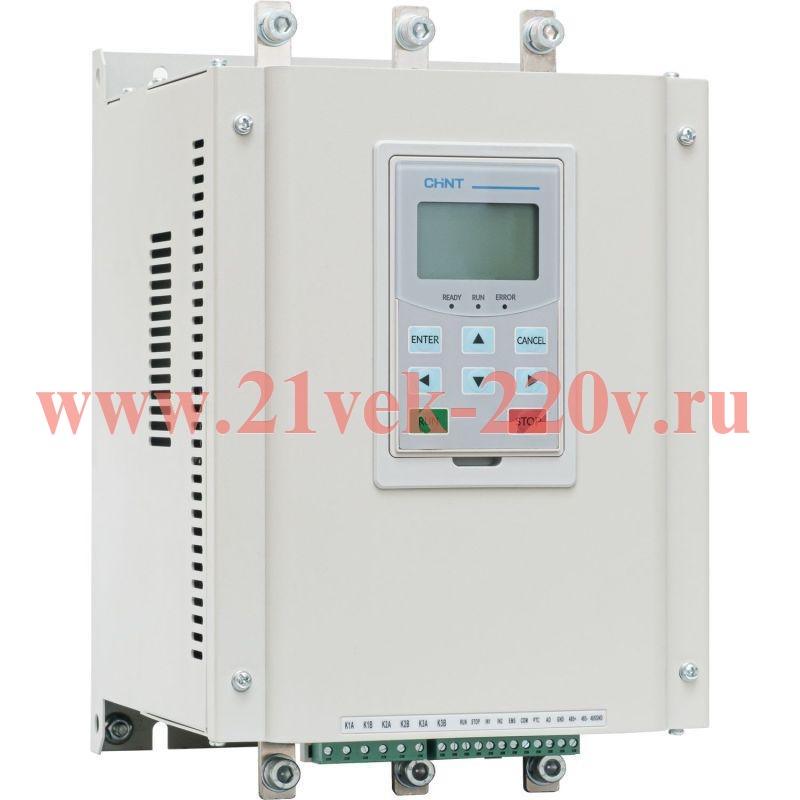

Устройство плавного пуска NJRP5-220/D4 220А 110кВт CHINT

Устройства серии NJRP5-D представляют собой устройства плавного пуска, для работы которых требуется байпас. Диапазон входного напряжения устройства (напряжения питающей цепи) может быть разделен на 2 уровня: 200–415 В переменного тока и 200–690 В переменного тока, а напряжение цепи управления составляет 220 В переменного тока. Благодаря высокой адаптивности к нагрузке, стабильной и надежной работе, устройство широко применяется в приводных системах электродвигателей в таких отраслях, как металлургия, нефтяная промышленность, системы управления пожарными насосами, горнодобывающая промышленность, водоснабжение, жилищно-коммунальное хозяйство, пищевая промышленность, производство цемента, нефте-химическая промышленность и др. Оно является оптимальной заменой традиционной системы пуска по схеме «звезда-треугольник» и систем пуска с использованием электромагнитных муфт сцепления. Устройство плавного пуска серии NJRP5-D предназначено для использования с трехфазным асинхронным двигателем переменного тока с короткозамкнутым ротором и разработано с применением технологий силовой электроники, микропроцессорных технологий и принципов современной теории управления. Устройство реализует плавный пуск, плавный останов и другие функции управления двигателем путем регулирования напряжения тремя парами встречнопараллельных тиристоров, включенных между источником питания и управляемым двигателем. Устройство позволяет эффективно контролировать пусковой ток и пусковой момент двигателя.

Основные технические возможности

• Семь режимов регулирования при пуске: токоограничение, двойное токоограничение, линейное увеличение напряжения, линейное увеличение напряжения с начальным толчком, линейное увеличение момента, квадратичное увеличение момента, с разделением частоты. Правильный выбор режима и значений параметров пуска в соответствии с характеристиками нагрузки позволяетобеспечить максимально эффективный пуск двигателя в максимально возможном диапазоне.
• Сглаживание бросков тока в толчковом режиме: при переключении в нормальный режим пуска из режима толчка обеспечивается плавное изменение тока, что продлевает срок службы механических компонентов.
• Режим управления моментом: регулирование электромагнитного момента двигателя в режиме реального времени для более плавного роста скорости двигателя в процессе плавного пуска.
• Вращение с низкой скоростью в прямом и обратном направлении (тихий ход вперед и назад): путем соответствующего регулирования углов отпирания тиристоров обеспечивается возможность вращения с низкой скоростью в прямом и обратном направлениях при решении конкретных прикладных задач (например, для очистки насоса).
• Функции торможения и остановки: быстрый останов может быть реализован подачей постоянного тока на двигатель при решении конкретных прикладных задач.
• Широкий диапазон входной частоты: в режиме токоограничения частота питающего напряжения может быть от 35 до 60 Гц, что позволяет использовать устройство с генераторными установками.

Характеристики

• Серия: NJR5
• Степень защиты (IP): IP20
• Габаритные и установочные размеры (ШхВхГ), мм: 237x516x286
• Количество фаз: 3
• Номинальный ток, А: 220
• Тип напряжения управления: AC
• Встроенная защита от перегрузки двигателя: Да
• Рабочая температура окружающей среды, °C: -10...+40
• Номинальное напряжение, В: 380
• Высота над уровнем моря до, м: 1 000
• Номер сертификата: ЕАЭС N RU Д-CN.РА06.В.32754/25
• Поддержка протокола MODBUS: Да
• Гарантийный срок для дистрибьютора, месяцев с даты поставки: 30
• Гарантийный срок для конечного потребителя, месяцев с даты продажи: не более 24
