Выключатель автоматический 800А 5000lm ВА57-39-840010 220DC УХЛ3 КЭАЗ 352356

Выключатель автоматический 800А 5000lm ВА57-39-840010 220DC УХЛ3 КЭАЗ

Автоматические выключатели серии ВА57 предназначены для эксплуатации в низковольтных распределительных устройствах переменного тока напряжением до 690 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В. Автоматические выключателисерии ВА57 разработаны для защиты электроустановок от токов коротких замыканий и перегрузок, предназначены для нечастых оперативных включений и отключений. Автоматические выключатели с приёмкой Российского морского регистра судоходства и Российского Речного Регистра  предназначены для защиты электрооборудования на судах, морских стационарных платформах и плавучих буровых установках.

Преимущества

Реализация любых технических решений

 - полный ассортимент номенклатуры на рабочие токи от 12,8 до 800 А;

 - большие значения предельной коммутационной способности 110 кА (DC), 44 кА (AC);

 - широкая линейка фиксированных уставок электромагнитных расцепителей;

- исполнения с регулируемыми тепловыми и электромагнитными расцепителями позволяют осуществить регулировки под нагрузкой во время пусконаладочных работ и эксплуатации, проводить модернизацию систем электроснабжения (повышать нагрузку), настраивать селективность защит;

 - широкий ассортимент дополнительных устройств, в том числе наличие расцепителя нулевого напряжения (РНН).

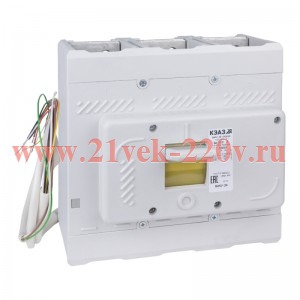

Силовой 2 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 800 А.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 225
• Габариты изделия: Высота (мм): 224
• Габариты изделия: Глубина (мм): 154

• Количество полюсов: 2
• Номинальный ток In (А): 800
• Род тока: DC
• Номинальное рабочее напряжение постоянного тока Ue (В): 220
• Предельная коммутационная способность постоянного тока Icu (кА): 50
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 5000А
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
• Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА): 50
• Номинальный продолжительный ток Iu (А): 800
• Уставки рабочего тока расцепителя IR (А): 800
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 2х240
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 12х50
• Вид присоединяемых проводников: шина/провод

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (^оС): от -60°С до +40°С
• Гарантийный срок эксплуатации (лет): 5

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
• Дополнительное оборудование: комплект зажимов №3; межполюсные перегородки
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: нет
• Втычное исполнение: нет
