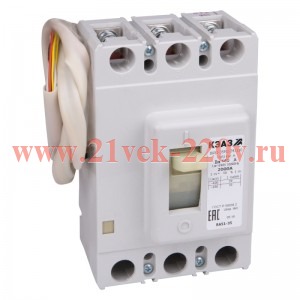

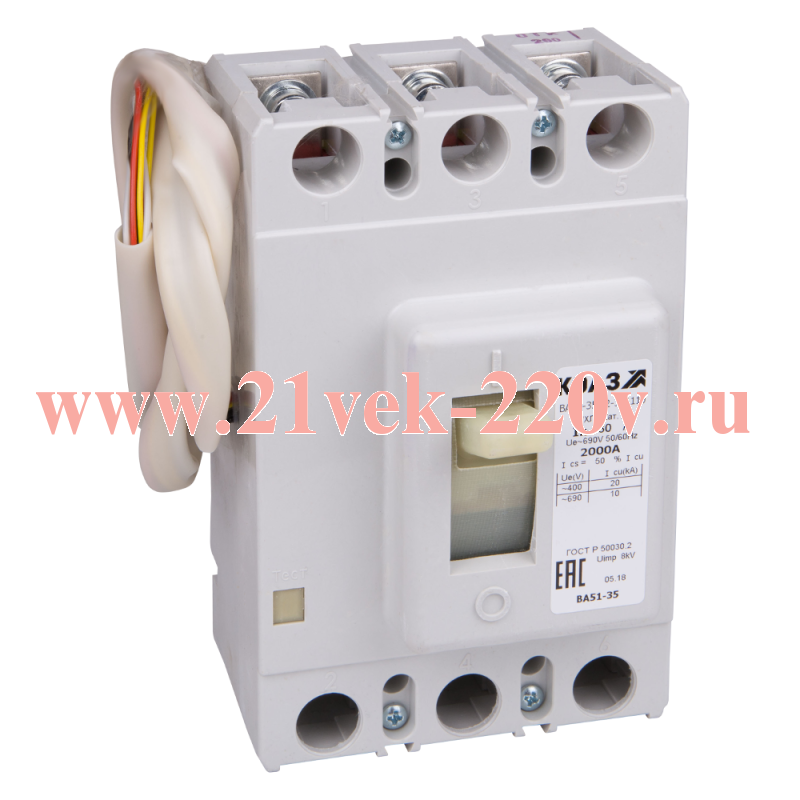

Выключатель автоматический 80А 1000Im ВА51-35М1-341810 УХЛ3 690В AC НР230AC/220DC КЭАЗ 108340

Выключатель автоматический 80А 1000Im ВА51-35М1-341810 УХЛ3 690В AC НР230AC/220DC КЭАЗ

Трехполюсные автоматические выключатели КЭАЗ типа ВА 51-35 предназначены для применения в электрических цепях с напряжением 440 постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений.

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 80 А.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 113
• Габариты изделия: Высота (мм): 175
• Габариты изделия: Глубина (мм): 114

• Количество полюсов: 3
• Номинальный ток In (А): 80
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 10
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 20
• Вспомогательные (свободные) контакты: 1з+2р
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 1000А
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Количество вспомогательных размыкающих контактов: 2
• Количество вспомогательных замыкающих контактов: 1
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 8
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
• Номинальный продолжительный ток Iu (А): 80
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 25
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 4х30
• Вид присоединяемых проводников: шина/провод

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (^оС): от -60°С до +40°С
• Гарантийный срок эксплуатации (лет): 5
• Включено в реестр промышленной продукции РФ: да

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
• Дополнительное оборудование: Нет
• Дополнительный расцепитель: НР230AC/220DC
• Наличие вспомогательных контактов сигнализации: нет
• Тип оборудования: Выключатель автоматический
