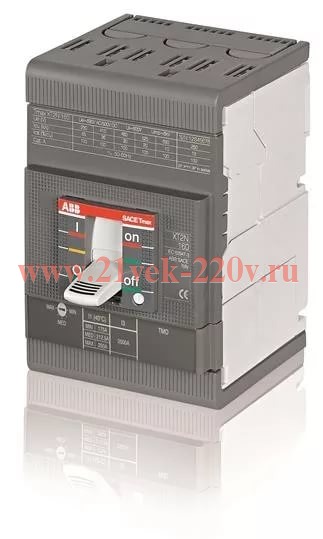

Выключатель автоматический ABB Tmax XT2N 160 Ekip LS/I In63A 3p F F

Трехполюсный автоматический выключатель в литом корпусе АББ серии Tmax XT, номинальный ток 63 Ампера

• Основные характеристики:
• доступен для выключателей XT2 и XT4 в трех- и четырехполюсном исполнении;
• защита: – от перегрузки (L): регулируемый порог защиты от 0,4...1 x In, кривая срабатывания с регу- лировкой по времени; – от короткого замыкания с селективной задержкой срабатывания (S): регулируемый порог защиты 1...10 x In, кривая срабатывания с регулировкой по времени (альтернатива защите I); – от короткого замыкания с мгновенным срабатыванием (I): регулируемый порог защиты 1...10 x In, кривая мгновенного срабатывания (альтернатива защите S); – нейтрали в четырехполюсных автоматических выключателях: - для In ? 100 A в положениях ВЫКЛ (OFF) или ВКЛ (ON), возможен выбор 50 и 100 % уставки защиты фаз; - для In < 100 A, защита нейтрали фиксирована на 100 % уставки фазной защиты и отклю- чается пользователем;
• ручная настройка с помощью соответствующих dip-переключателей на передней панели рас- цепителя защиты, что позволяет выполнить ее даже при отключенном расцепителе защиты;
• светодиоды: – светодиод с непрерывным зеленым свечением указывает на подачу питания и на нормаль- ное функционирование расцепителя защиты. Светодиод включается, когда ток в любой из фаз защищаемой цепи превышает 0,2 x In; – красный светодиод для каждой защиты: – L: светодиод с непрерывным красным свечением является предаварийной сигнализаци- ей при превышении током порога 0,9 x I1; – L: светодиод с мигающим красным свечением сигнализирует о превышении заданного порога тока; – L, S/I: светодиод с непрерывным красным свечением указывает на срабатывание защи- ты. После отключения автоматического выключателя следует подсоединить аксессуар Ekip TT или Ekip T&P для определения функции защиты, которая вызвала срабатывание расцепителя защиты; – расцепитель Ekip LS/I оснащен устройством диагностики цепи отключающей катушки, кото- рое обнаруживает возникновение обрыва, при этом одновременно мигают все светодиоды красного цвета;
• тестовый разъем на передней панели расцепителя: – для подсоединения блока тестирования Ekip TT, с помощью которого осуществляется про- верка срабатывания расцепителя, проверка светодиодов и сигнализация о последнем сра- батывании; – для подсоединения блока Ekip T&P, с помощью которого осуществляется считывание из- мерений, проверка срабатывания расцепителя и проверка функций защиты;
• тепловая память, которая может быть активирована блоком Ekip T&P;
• автономное питание при минимальном токе в любой из фаз защищаемой цепи от 0,2 x In, для всех номиналов, кроме In=10A. В этом случае минимальный ток равен 0,4xIn.

• Функции защиты:
• L - От перегрузок с обратнозависимой длительной задержкой срабатывания согласно стандарта IEC 60947-2
• S - От коротких замыканий с независимой задержкой по времени (t=k)
• I - От короткого замыкания с регулируемым порогом и мгновенным срабатыванием
