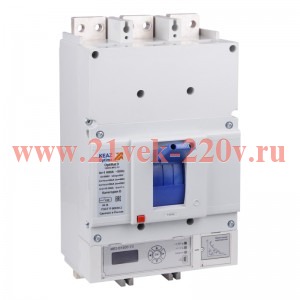

Выключатель автоматический OptiMat D1250H-MR2-ОМ4-РЕГ КЭАЗ 381618

Выключатель автоматический OptiMat D1250H-MR2-ОМ4-РЕГ КЭАЗ

Современное поколение автоматических выключателей OptiMat D различного применения способно решить любые потребности в защите электроустановок. Данная серия включает в себя новые трёхполюсные автоматические выключатели, оснащённые микропроцессорными и термомагнитными регулируемыми расцепителями, стационарного, заднего, втычного и выдвижного исполнений. Использование автоматических выключателей OptiMat D дает полную свободу в проектировании и построении установок с наилучшими характеристиками.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 245
• Габариты изделия: Высота (мм): 215
• Габариты изделия: Глубина (мм): 410

• Количество полюсов: 3
• Номинальный ток In (А): 1 250
• Диапазон регулировки теплового расцепителя (А): 0,4-1In
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Наличие привода: ручной
• Рабочий диапазон сетевого напряжения (В): 24-690
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Номинальное напряжение изоляции Ui (В): 800
• Номинальное импульсное напряжение Uimp (кВ): 8
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: MR2.0
• Контрольная температура (°С): 45
• Номинальный продолжительный ток Iu (А): 1 250
• Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 30
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
• Время номинально кратковременно выдерживаемого тока tcw (с): 1
• Номинальный кратковременно выдерживаемый ток Icw (А): 19 200
• Уставки рабочего тока расцепителя IR (А): 500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5; 1; 2; 4
• Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2; 4; 8; 16
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0 ; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 15000
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4 - 0,6 - 0,8 - 1,0

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный
• Макс. сечение присоединяемых медных шин (мм): 2(10х50)
• Вид присоединяемых проводников: шина/провод
• Расположение рукоятки ручного привода: переднее
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

• Климатическое исполнение и категория размещения: ОМ4
• Степень защиты (IP): IP30
• Диапазон рабочих температур (^оС): от -40°С до +70°С
• Комплексная защита от замыканий на землю: да
• Категория применения: B
• Включено в реестр промышленной продукции РФ: да

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
• Тип элемента управления: рычажковый (перекидной рычаг)
• Межполюсное расстояние (мм): 70
• Вид рукоятки: центральная
• Возможность установки индикатора отключения: да
• Моторный привод (дополнительно): да
• Тип оборудования: Выключатель автоматический
