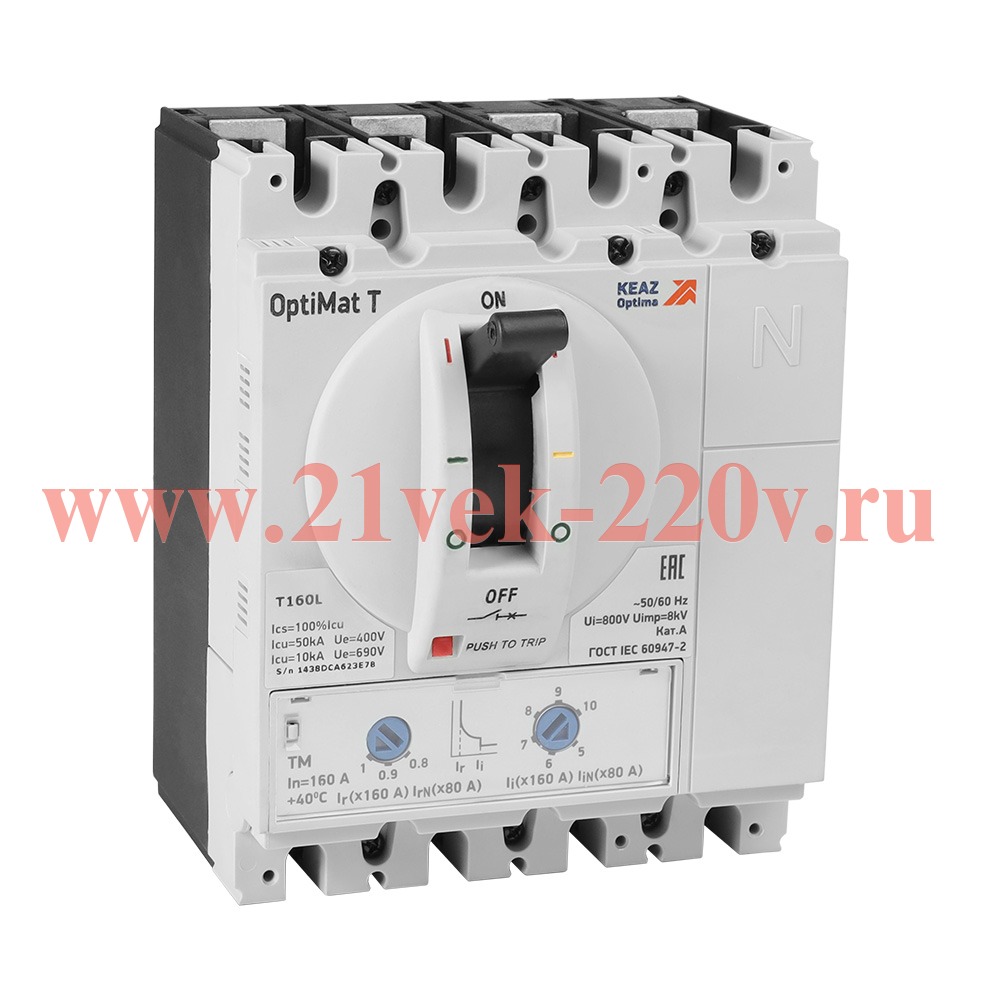

Выключатель автоматический OptiMat T250H TM 160A 4P КЭАЗ 356189

Выключатель автоматический OptiMat T250H TM 160A 4P КЭАЗ

Силовой автоматический выключатель в литом корпусе на напряжение до 690 В переменного тока OptiMat T250H TM 160A 4P

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 140
• Габариты изделия: Высота (мм): 165
• Габариты изделия: Глубина (мм): 117,4

• Количество полюсов: 4
• Номинальный ток In (А): 160
• Диапазон регулировки теплового расцепителя (А): 0,8-1In
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 20
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 100
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: (5; 6; 7; 8; 9; 10)In
• Рабочий диапазон сетевого напряжения (В): 24-690
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 800
• Номинальное импульсное напряжение Uimp (кВ): 8
• С расцеплением под напряжением: да
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: TM
• Контрольная температура (°С): 40
• Номинальный продолжительный ток Iu (А): 160
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 20
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
• Время номинально кратковременно выдерживаемого тока tcw (с): 1
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 20
• Механический счётчик циклов: нет
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,8; 0,9; 1,0
• Уставки рабочего тока расцепителя IR (А): 128; 144; 160
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 800; 960; 1120; 1280; 1440; 1600
• Тип выключателя: T250H

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм?): 70
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 6 х 25
• Вид присоединяемых проводников: шина/провод



• Расположение рукоятки ручного привода: переднее
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

• Степень защиты (IP): IP30
• Климатическое исполнение и категория размещения: У3
• Диапазон рабочих температур (?С): от -40°С до +70°С
• Комплексная защита от замыканий на землю: нет
• Категория применения: A
• Размер упаковочного ярлыка (для печати)(Не исп): 80х48

• Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2, ГЖИК.641200.305 ТУ
• Тип элемента управления: рычажковый (перекидной рычаг)
• Межполюсное расстояние (мм): 40



• Вид рукоятки: центральная
• Возможность установки индикатора отключения: да
• Моторный привод встроенный: нет
• Моторный привод (дополнительно): да
• Тип оборудования: Выключатель автоматический
