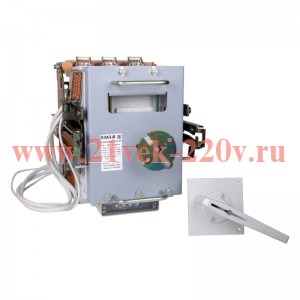

Выключатель автоматический ВА55-41-344750-250А-690AC-НР230AC/220DC-УХЛ3 КЭАЗ 382489

Выключатель автоматический ВА55-41-344750-250А-690AC-НР230AC/220DC-УХЛ3 КЭАЗ

Выключатели КЭАЗ предназначены для применения в электрических цепях переменного тока частоты 50;60 Гц напряжением 690 В, для нечастых оперативных включений и отключений (до 6 в час), указанных цепей и защиты электрооборудования от перегрузок и коротких замыкании, а также не частых прямых пусков асинхронных двигателей. Выключатели изготавливаются с полупроводниковым максимальным расцепителем тока на базе микроконтроллера Almega 16L.

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 250 А.

• Категория ETIM: Силовой автоматический выключатель

• Габариты изделия: Ширина (мм): 330
• Габариты изделия: Высота (мм): 390
• Габариты изделия: Глубина (мм): 487

• Количество полюсов: 3
• Номинальный ток In (А): 250
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Вспомогательные (свободные) контакты: 3з+4р
• Наличие привода: ручной дистанционный
• Наличие независимого расцепителя: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 4
• Количество вспомогательных замыкающих контактов: 3
• Номинальное напряжение изоляции Ui (В): 690
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Предельный ток селективности Is (кА): 20
• Номинальный продолжительный ток Iu (А): 250
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36; 0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 1,0
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 2 4 8 16
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Без выдержки 0,1 0,15 0,2 0,25 0,3 0,35 0,4
• Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2 4 8 12

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: заднее
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: выдвижной
• Макс. сечение присоединяемых медных шин (мм): 2(60х12)
• Вид присоединяемых проводников: шина/провод

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP00
• Диапазон рабочих температур (^оС): от -10°С до +55°С

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
• Дополнительное оборудование: нет
• Дополнительный расцепитель: НР230AC/220DC
• Тип оборудования: Выключатель автоматический
