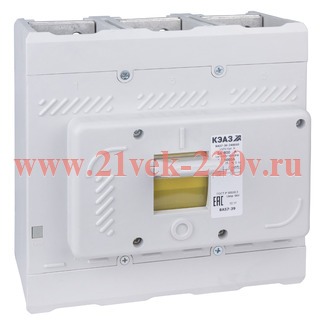

Выключатель автоматический ВА57-39-331851-630А-2000-690AC-НР230AC/220DC-УХЛ3 КЭАЗ 354707

Выключатель автоматический ВА57-39-331851-630А-2000-690AC-НР230AC/220DC-УХЛ3 КЭАЗ

Автоматические выключатели серии ВА57 предназначены для эксплуатации в низковольтных распределительных устройствах переменного тока напряжением до 690 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В. Автоматические выключателисерии ВА57 разработаны для защиты электроустановок от токов коротких замыканий и перегрузок, предназначены для нечастых оперативных включений и отключений. Автоматические выключатели с приёмкой Российского морского регистра судоходства и Российского Речного Регистра  предназначены для защиты электрооборудования на судах, морских стационарных платформах и плавучих буровых установках.

Преимущества

Реализация любых технических решений

 - полный ассортимент номенклатуры на рабочие токи от 12,8 до 800 А;

 - большие значения предельной коммутационной способности 110 кА (DC), 44 кА (AC);

 - широкая линейка фиксированных уставок электромагнитных расцепителей;

- исполнения с регулируемыми тепловыми и электромагнитными расцепителями позволяют осуществить регулировки под нагрузкой во время пусконаладочных работ и эксплуатации, проводить модернизацию систем электроснабжения (повышать нагрузку), настраивать селективность защит;

 - широкий ассортимент дополнительных устройств, в том числе наличие расцепителя нулевого напряжения (РНН).

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 296
• Габариты изделия: Высота (мм): 288
• Габариты изделия: Глубина (мм): 491

• Количество полюсов: 3
• Номинальный ток In (А): 630
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690,000
• Предельная коммутационная способность переменного тока Icu (кА): 18
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 40
• Вспомогательные (свободные) контакты: 1з+2р
• Наличие привода: ручной дистанционный привод
• Уставка расцепителей токов короткого замыкания: 2000A
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: электромагнитный
• Количество вспомогательных размыкающих контактов: 2
• Количество вспомогательных замыкающих контактов: 1
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Номинальный продолжительный ток Iu (А): 630
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 2000

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: заднее
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: выдвижной
• Макс. сечение присоединяемых медных шин (мм): 12х50
• Вид присоединяемых проводников: шина/провод

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (^оС): от -60°С до +40°С
• Гарантийный срок эксплуатации (лет): 5

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
• Дополнительное оборудование: комплект зажимов №3; ключ для запирания рукоятки
• Дополнительный расцепитель: НР230AC/220DC
• Наличие вспомогательных контактов сигнализации: нет
