Выключатель нагрузки ВНА 10/630 Л Iз И2 УХЛ2 КЭАЗ 317886

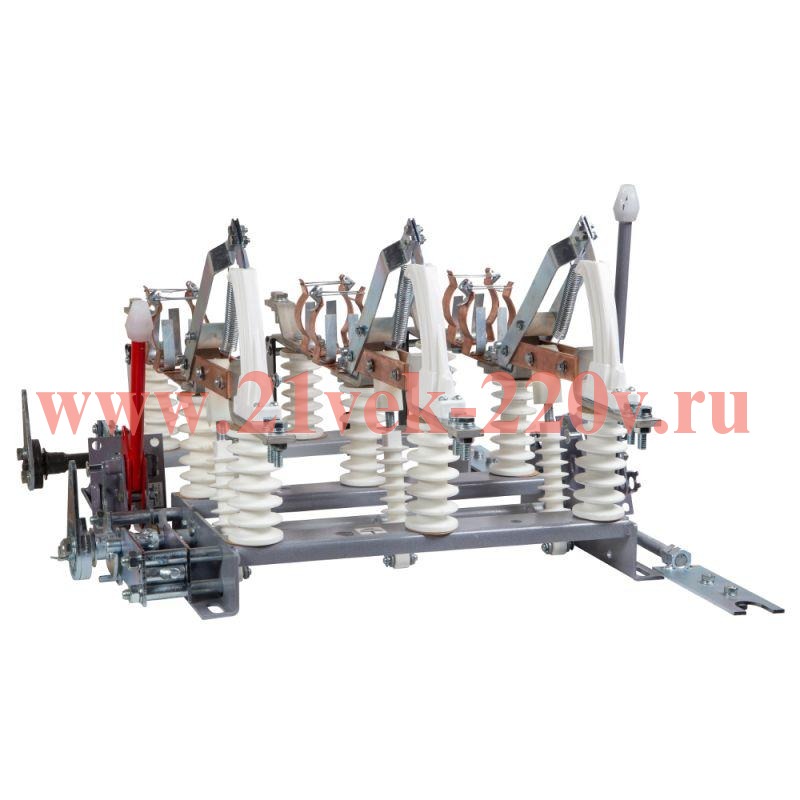

Выключатель нагрузки ВНА 10/630 Л Iз И2 УХЛ2 КЭАЗ

Применяются для включения-отключения под нагрузкой цепей переменного трёхфазного тока и заземления отключенных участков. Газогенерирующие выключатели ВНА предназначены для использования в сетях с номинальным током 630 А, частотой 50/60 ГЦ, при номинальном напряжении 10 кВ. Дугогасительные устройства выключателей нагрузки рассчитаны на гашение маломощной дуги, возникающей при отключении тока нагрузки.

Высоковольтный 3 полюсный выключатель нагрузки переменного тока на номинальный ток 630 А.

• Категория ETIM: Разъединитель высокого напряжения (EC003509)
• Тип изделия: Выключатель нагрузки

• Габариты изделия: Ширина (мм): 532
• Габариты изделия: Высота (мм): 401
• Габариты изделия: Глубина (мм): 455

• Количество полюсов: 3
• Номинальный ток In (А): 630
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 10 000
• Наличие привода: ПР-10
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 51
• Выходной ток (A): 630
• Максимальное рабочее напряжение (В): 12 000

• Расположение рукоятки ручного привода: левое

• Степень защиты (IP): IP00
• Климатическое исполнение и категория размещения: УХЛ2
• Диапазон рабочих температур (?С): от -45°С до +45°С
• Гарантийный срок эксплуатации (лет): 5

• Стандарт российский (ГОСТ, ТУ): ГОСТ 17717-79
• Межполюсное расстояние (мм): 200
• Количество коммутационных положений: 1
• Наличие заземляющих ножей: да
• Покрытие каркаса: Каркас окрашен
