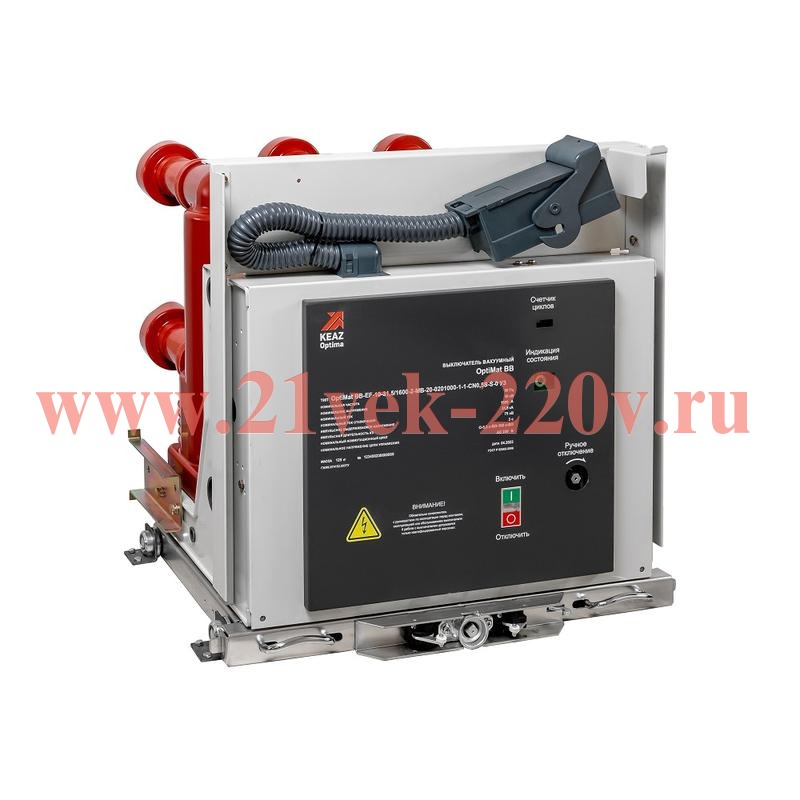

Выключатель вакуумный OptiMat BB-EF-10-40/4000-2-MB-30-0101000-1-1-CN0.5S-S-0 У3 КЭАЗ 345194

Выключатель вакуумный OptiMat BB-EF-10-40/4000-2-MB-30-0101000-1-1-CN0.5S-S-0 У3 КЭАЗ

Выключатели предназначены для коммутации электрических цепей в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц номинальным напряжением 6, 10 кВ ив шкафах КРУ и КРУН, а также в системах быстрого автоматического ввода резерва (БАВР).Выключатели серии OptiMat BB – надёжное и экономичное решение при проектировании современныхкомплектных распределительных устройств и модернизации уже существующих. Аппараты разработаны с учётом актуальных российских требований, в конструкции применены наиболее современныематериалы и технологии, что гарантирует надёжность и долговечность конструкции, простоту и безопасность при пусконаладке и оперировании, а также значительно снижает эксплуатационные затраты.Вакуумные выключатели осуществляют защиту объектов инфраструктуры городов, промышленныхпредприятий, объектов добычи, нефтяной и химической отрасли.Выключатели OptiMat BB предназначены для работы при следующих условиях окружающей среды:

• высота установки над уровнем моря: не более 1000 м;
• рабочий диапазон температур окружающего воздуха: от –40 до +55 °С (при температурах ниже-25 °С необходим автоматический подогрев КРУ);
• относительная влажность воздуха: среднемесячное значение 90 % при +20 °С, верхнее значение100 % при +25 °С;
• окружающая среда: невзрывоопасная, без примесей агрессивных газов или паров, способных повредить компоненты выключателя, не содержащая токопроводящую пыль.

  Основные характеристики
  Электротехнические характеристики
  • Количество полюсов: 3
  • Номинальный ток In (А): 4 000
  • Частота тока (Гц): 50
  • Номинальное рабочее напряжение переменного тока Ue (В): 10 000
  • Предельная коммутационная способность переменного тока Icu (кА): 40
  • Вспомогательные (свободные) контакты: 5з+5р
  • Наличие привода: 1
  • Номинальный продолжительный ток Iu (А): 4 000
  • Максимальное рабочее напряжение (В): 12 000
  • Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
  • Номинальное напряжение питания цепи управления Us (В): 230
  • Род тока питания цепи управления: AC/DC
  • Расцепитель минимального напряжения (В): Нет
  Монтажные характеристики
  • Способ установки: выкатной
  • Вид присоединяемых проводников: шина/провод
  Эксплуатационные характеристики
  • Климатическое исполнение и категория размещения: У3
  Дополнительные особенности
  • Способ заземления: Скользящая шина
  • Вид привода: Электромагнитный
  • Блокирующий электромагнит перемещения выкатного элемента: нет
  • Реле защиты от повторного включения: да
  • Шунтовая катушка отключения: Нет
  • Катушка блокировки включения выключателя при отсутствии оперативного питания: нет
  • Способ соединения вторичных цепей: Соединитель
  • Обрамление: да
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
  • Межполюсное расстояние (мм): 275
  • Модель/исполнение: 2
