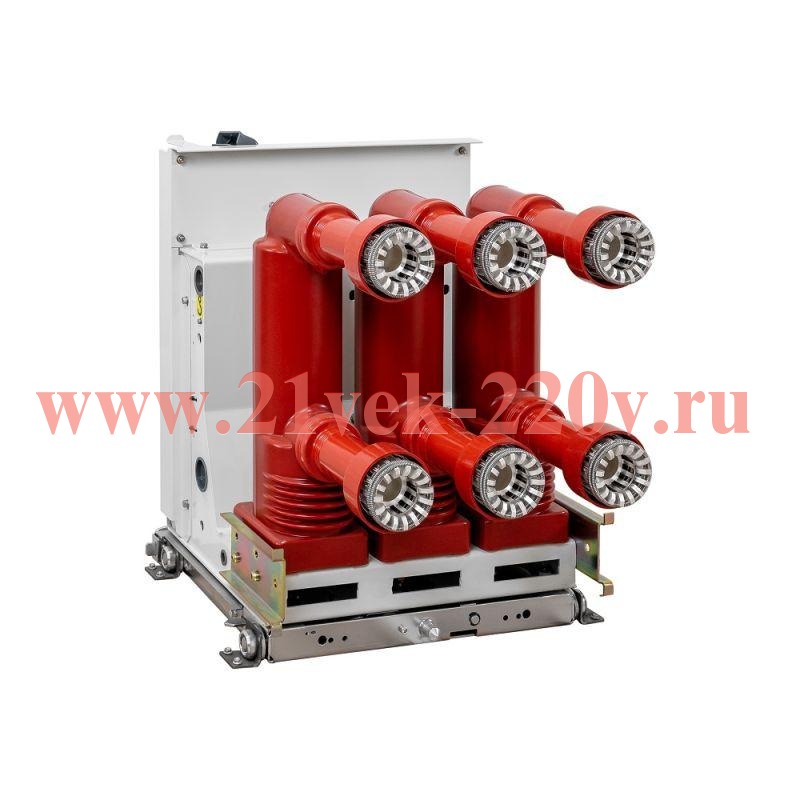

Выключатель вакуумный OptiMat BB-MD-10-20/1250-2-MB-10-2101000-1-1-CN0.5S-S-0 У3 КЭАЗ 353340

Выключатель вакуумный OptiMat BB-MD-10-20/1250-2-MB-10-2101000-1-1-CN0.5S-S-0 У3 КЭАЗ

Выключатели предназначены для коммутации электрических цепей в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц номинальным напряжением 6, 10 кВ и в шкафах КРУ и КРУН, а также в системах быстрого автоматического ввода резерва (БАВР). Выключатели серии OptiMat BB – надёжное и экономичное решение при проектировании современных комплектных распределительных устройств и модернизации уже существующих. Аппараты разработаны с учётом актуальных российских требований, в конструкции применены наиболее современные материалы и технологии, что гарантирует надёжность и долговечность конструкции, простоту и безопасность при пусконаладке и оперировании, а также значительно снижает эксплуатационные затраты. Вакуумные выключатели осуществляют защиту объектов инфраструктуры городов, промышленных предприятий, объектов добычи, нефтяной и химической отрасли. Выключатели OptiMat BB предназначены для работы при следующих условиях окружающей среды:

•  высота установки над уровнем моря: не более 1000 м;
• рабочий диапазон температур окружающего воздуха: от –40 до +55 °С (при температурах ниже -25 °С необходим автоматический подогрев КРУ);
• относительная влажность воздуха: среднемесячное значение 90 % при +20 °С, верхнее значение100 % при +25 °С;
• окружающая среда: невзрывоопасная, без примесей агрессивных газов или паров, способных повредить компоненты выключателя, не содержащая токопроводящую пыль.


Преимущества:

• Выкатные версии выключателей обеспечиваютпростоту проведения сервисного обслуживания за счет выкатывания из ячейки;

• Моторная тележка для дистанционного вкатывания и выкатывания выключателя позволяет безопасно переводить выключатель в положениеработы или обслуживания, без необходимостиприсутствия оператора рядом с ячейкой КРУ;

• Электромагнитная блокировка выключателяустраняет опасность неправильной установкивыключателя в ячейку, исключая вкатываниевыключателя в ячейку с другим номинальнымтоком или при отключенном разъеме вспомогательных цепей;

• Наличие в ассортименте аппаратов с пружинномоторным приводом и электромагнитным приводом позволяет выбрать наиболее подходящийконструктив под нужды каждого конкретногопроекта;

• Выключатели серии OptiMat ВВ позволяют реализовать любой режим АВР, АПВ или БАВР;

• Дополнительное поджатие (3800 Н) подвижного контакта во включённом состоянии за счётспециальной пружины привода предотвращает электродинамический отброс контактови снижает их переходное сопротивление;

• Благодаря компактным размерам, малому весуи наличию в ассортименте аппаратов различного конструктива, установка выключателей серииOptiMat BB возможна во все типы камер сборныходностороннего обслуживания (КСО) и комплектных распределительных устройств (КРУ);

• Полный ассортимент требуемых механических иэлектрических блокировочных устройств, исключающих проведение ошибочных операций и обеспечивающих контроль состояния выключателя,позволяют проектировать по-настоящему надёжные и безопасные КРУ;

• Ключевые компоненты выключателя полностьюзащищены от внешних воздействий, механических ударов, попадания влаги и пыли;

• Выключатели доступны в стационарном и выкатном исполнении, а также на моторизированной выкатной тележке для дистанционногооперирования;

• Конструкция привода выключателя обеспечивает быстроту выполнения коммутационных операций благодаря высокой скорости перемещенияподвижных контактов: 0,7–1,1 м/с для операциивключении и 0,8–1,2 м/с при отключении;

• Система демпфирования в конструкции выключателя исключает дребезг контактов при коммутации, снижает их эрозию, тем самым увеличивая ресурс контактной системы.
