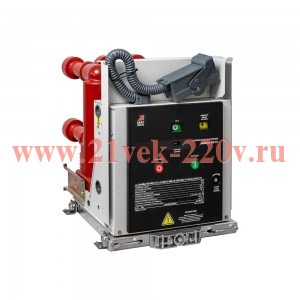

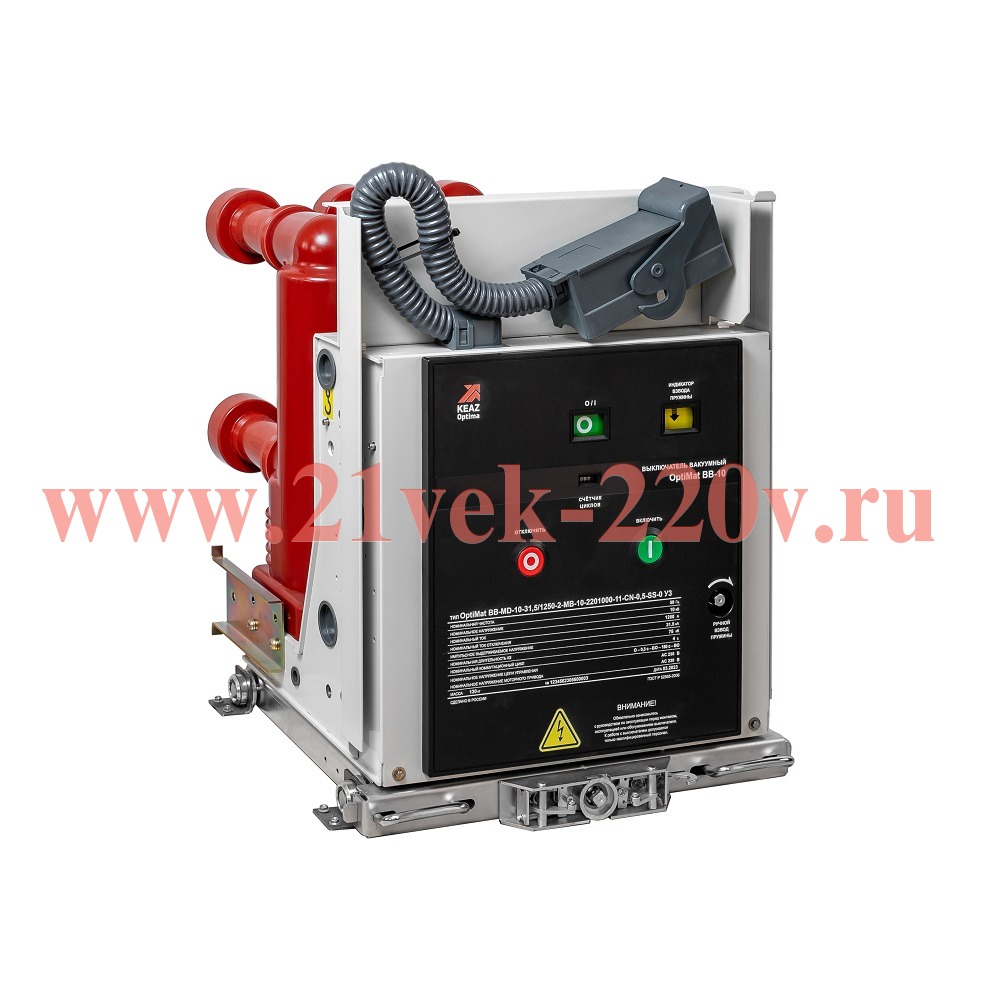

Выключатель вакуумный OptiMat BB-MD-10-25/630-2-MB-20-1101020-1-1-TC1S-S-1 У3 КЭАЗ 369303

Выключатель вакуумный OptiMat BB-MD-10-25/630-2-MB-20-1101020-1-1-TC1S-S-1 У3 КЭАЗ

• Категория ETIM: Разъединитель высокого напряжения

• Тип изделия: Выключатель вакуумный

• Габариты изделия: Ширина (мм): 535
• Габариты изделия: Высота (мм): 648
• Габариты изделия: Глубина (мм): 599

• Напряжение моторного привода: AC230
• Количество полюсов: 3
• Номинальный ток In (А): 630
• Частота тока (Гц): 50
• Номинальное рабочее напряжение переменного тока Ue (В): 10 000
• Предельная коммутационная способность переменного тока Icu (кА): 20
• Вспомогательные (свободные) контакты: 6з+6р
• Наличие привода: Да
• Номинальный продолжительный ток Iu (А): 630
• Максимальное рабочее напряжение (В): 12 000
• Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
• Номинальное напряжение питания цепи управления Us (В): AC230/DC220
• Род тока питания цепи управления: AC/DC
• Расцепитель минимального напряжения (В): Нет

• Способ установки: выкатной
• Вид присоединяемых проводников: шина/провод

• Климатическое исполнение и категория размещения: У3

• Вид привода: Пружинно-моторный
• Способ соединения вторичных цепей: Соединитель
• Блокирующий электромагнит перемещения выкатного элемента: нет
• Шунтовая катушка отключения: Есть
• Катушка блокировки включения выключателя при отсутствии оперативного питания: нет
• Способ заземления: Скользящая шина
• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
• Межполюсное расстояние (мм): 210
• Модель/исполнение: 2
• Тип оборудования: Выключатель вакуумный

Преимущества

Упрощённая установка:

• Выкатные версии выключателей обеспечивают простоту проведения сервисного обслуживания за счет выкатывания из ячейки.
• Благодаря компактным габаритным размерам, малому весу и наличию в ассортименте аппаратов различного конструктива, установка выключателей серии OptiMat BB возможна во все типы камер сборных одностороннего обслуживания (КСО) и комплектных распределительных устройств (КРУ).
