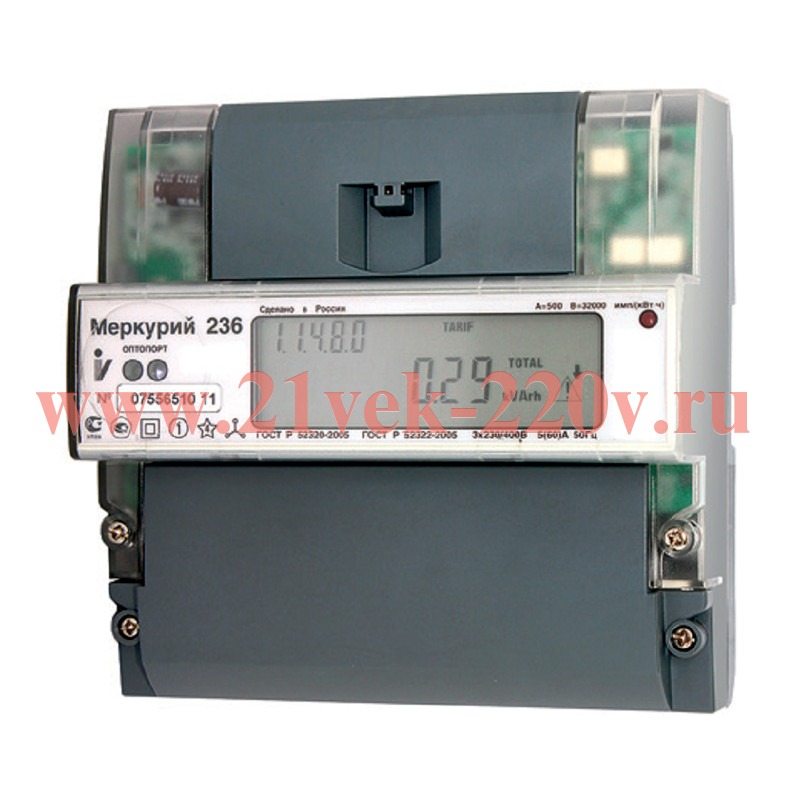

Электросчетчик Меркурий 236 АRТ-02 PQL 10(100)А/380В

Многотарифный трехфазный счетчик активной/реактивной электрической энергии Меркурий 236 ART-02 PQL

Счётчик предназначен для учета активной и реактивной электроэнергии в прямом направлении в трехфазных 3-х или 4-х проводных сетях переменного тока с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации в центры сбора информации.

Эксплуатируются автономно или в составе АИИС.

Функциональные возможности электросчетчика Меркурий 236 ART-02 PQL:

• Измерение, хранение, вывод на ЖКИ и передача по интерфейсам следующих данных об учтённой электроэнергии по каждому тарифу и суммарно:
  • всего от сброса показаний;
  • за текущие сутки и на начало суток;
  • за предыдущие сутки и на начало суток;
  • за текущий месяц и на начало месяца;
  • за каждый из 11 предыдущих месяцев и на начало каждого месяца;
  • за текущий год и на начало года;
  • за предыдущий год и на начало года.




• Пофазный учёт активной энергии;
• Задание индивидуального тарифного расписания для каждого месяца года и для каждого дня недели. Максимальное количество тарифов - 4. Максимальное количесво тарифных зон в сутках -16.
• Измерение следующих параметров:
  • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями;
  • частоты сети;
  • коэффициентов мощности по каждой фазе и по сумме фаз;
  • коэффициент искажения синусоидальности фазных кривых.


• Ведение журналов событий (кольцевых по 10 записей на каждое событие), в которых фиксируются:
  • время включения выключения счётчика;
  • время пропадания / появления фаз 1,2,3;
  • время вскрытия / закрытия прибора
  • время коррекции тарифного расписания
  • время превышения установленных лимитов энергии и мощности…


• Формирование профиля активной и реактивной мощностей с произвольным временем усреднения от 1 до 60 минут. При 30-ти минутных срезах время переполнения архивов составит 170 суток.
• Слежение за показателями качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выходавозврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
• Контроль за превышением мощности нагрузки или заданного лимита энергии с выдачей сигнала о превышении заданных уставок на импульсный выход.

Счётчики отображают на ЖК-индикаторе:

• значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• фазное напряжение и ток в каждой фазе;
• мгновенные значение активной, реактивной и полной мощности как по каждой фазе, так и суммарные по трем фазам;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• коэффициент несинусоидальности фазных напряжений;
• текущее время и дату;
• параметры модема PLC-I;
• температуру внутри корпуса;
• дату и время срабатывания электронных пломб;
• дату и время доступа по цифровым интерфейсам;
• дату, время и код ошибки самодиагностики;
• ODIS код каждого параметра.

Основные технические характеристики электросчетчика Меркурий 236 ART-02 PQL
