Счетчик "Меркурий" 230 ART-03 CN 3ф 5-7.5А 0.5s/1.0 класс точн. многотариф.; CAN ЖКИ Моск. вр. Инкот

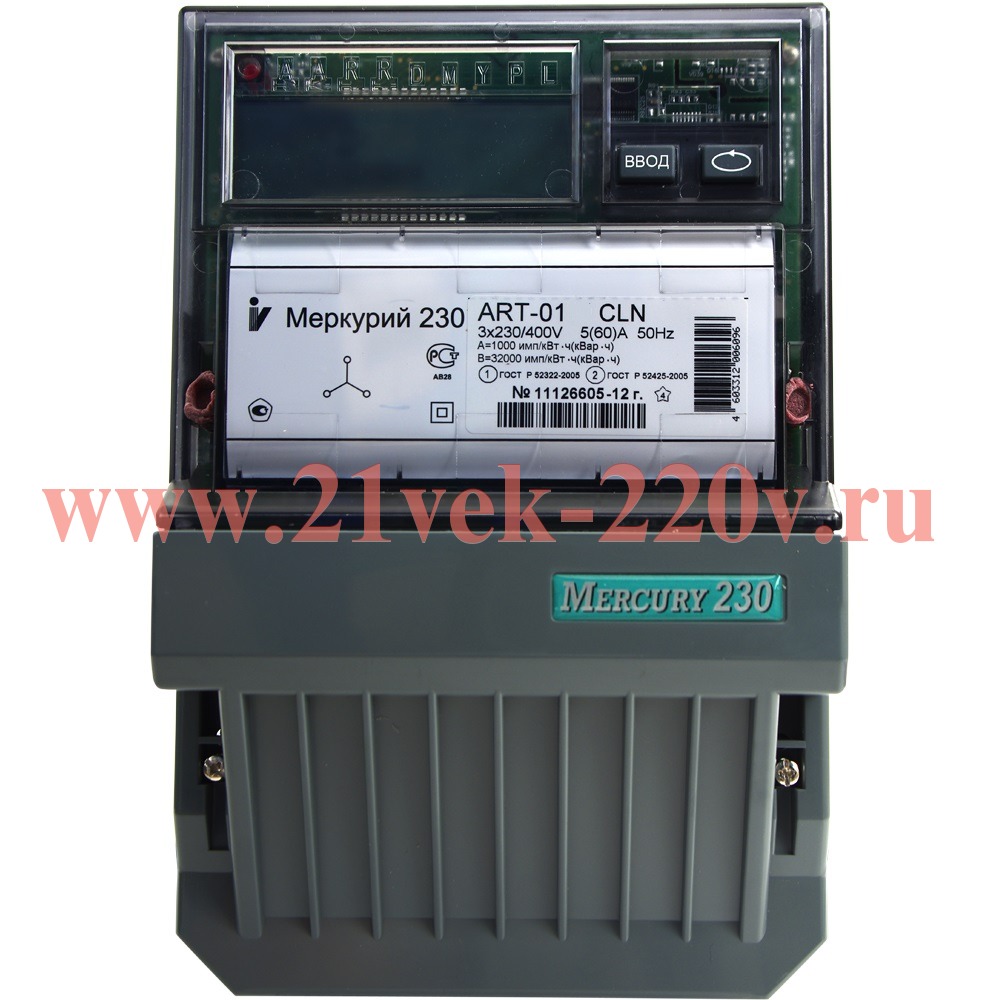

Многотарифный трехфазный счетчик активной/реактивной электрической энергии Меркурий 230 ART-03 CN

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Функциональные возможности электросчетчика Меркурий 230 ART-03 СN:

• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • всего от сброса показаний;
  • за текущие сутки и на начало суток;
  • за предыдущие сутки и на начало суток;
  • за текущий месяц и на начало месяца;
  • за каждый из 11 предыдущих месяцев и на начало месяцев;
  • за текущий год и на начало года;
  • за предыдущий год и на начало года.


• Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Измерение следующих параметров электросети:
  • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями;
  • частоты сети;
  • коэффициентов мощности по каждой фазе и по сумме фаз;


• Счётчики отображают на ЖК-индикаторе:
  • значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
  • фазное напряжение и ток в каждой фазе;
  • измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
  • утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
  • коэффициент мощности по каждой фазе и суммарный по трем фазам;
  • углы между фазными напряжениями;
  • частоту сети;
  • текущее время и дату;
  • параметры модема силовой сети;
  • пиктограмма уровня сигнала модема PLC;



Основные технические характеристики электросчетчика Меркурий 230 ART-03 C(R)N

• МЕРКУРИЙ – торговая марка счётчика
• 230 - серия счётчика
• A - измерение активной энергии
• R - измерение реактивной энергии
• T - наличие внутреннего тарификатора
• XX – модификации, подразделяемые по току, напряжению и классу точности.

  XX	Номин. напряжение, В	Номин(базовый) ток, А	Максимальный ток, А	Класс точности при измерении
  				активной энергии	реактивной энергии
  00	3*57,7(100)	5	7,5	0,5S	1,0
  01	3*230(400)	5	60	1,0	2,0
  02	3*230(400)	10	100	1,0	2,0
  03	3*230(400)	5	7,5	0,5S	1,0

• P - наличие профиля, журнала событий ;
• О - наличие журнала показателей качества электроэнергии ;
• CRILG - интерфейсы, а именно:
  • C - интерфейс CAN
  • R - интерфейс RS485
  • I - Инфракрасный порт
  • L - модем PLC
  • G - модем GSM
• S - внутренне питание интерфейса и модема GSM
• D - возможность подключения внешнего резервного питания счётчика
• N - электронная пломба

  Отсутствие символа в наименовании счётчика означает отсутствие соответствующей функции.
