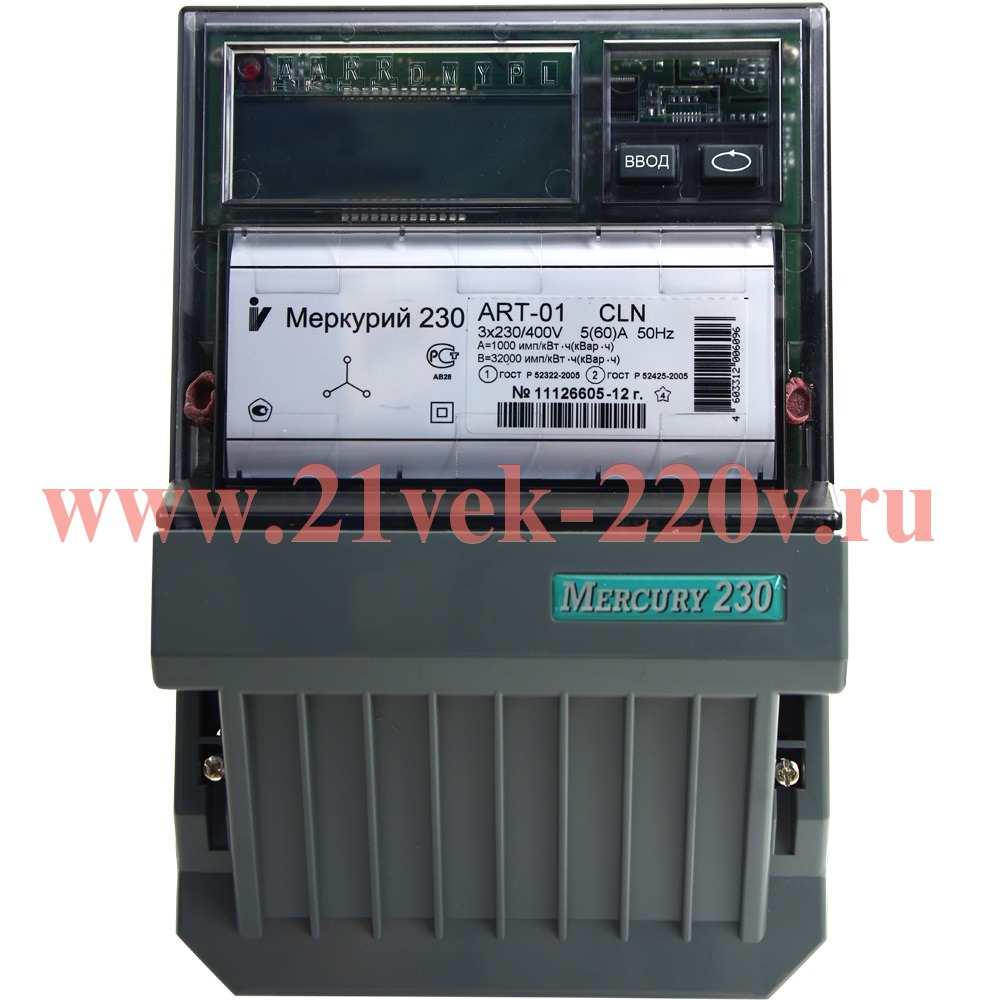

Счетчик "Меркурий" 230 ART-02 CN 3ф 10-100А 1.0/2.0 класс точн. многотариф.; CAN ЖКИ Моск. вр. Инкот

Технические особенности

• класс точности 1,0 /2,0
• интерфейсы: RS-485; CAN;
• Возможность подключения резервного питания Uрез = 5,5...9 В;
• Измерение мощности, токов, напряжений, частоты, cos fi;
• Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации);
• Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии;
• Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
• Автоматическая самодиагностика с индикацией ошибок;
• Управление нагрузкой через внешние цепи коммутации (УЗО);
• Электронная пломба.

Базовые функции:

• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

·   всего от сброса показаний

·   за текущие сутки и на начало суток

·   за предыдущие сутки и на начало суток

·   за текущий месяц и на начало месяца

·   за каждый из 11 предыдущих месяцев и на начало месяцев

·   за текущий год и на начало года

·   за предыдущий год и на начало года.

• Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети.
• Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
• Дополнительно счётчик обеспечивает измерение следующих параметров электросети:

·   мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;

·   действующих значений фазных токов, напряжений, углов между фазными напряжениями

·   частоты сети

·   коэффициентов мощности по каждой фазе и по сумме фаз.

• Задание лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
• Передачу результатов измерений и учётных данных через интерфейсы CAN, RS-485, IrDA.
• Функционирование счётчиков в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

Дополнительные функции:

• Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
• Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:

·   время включения выключения счётчика

·   время пропадания / появления фаз 1,2,3

·   время вскрытия / закрытия прибора

·   время коррекции тарифного расписания

·   время превышения установленных лимитов энергии и мощности…

• всего 22 различных события
• Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выходавозврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
• Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания

Счётчики отображают на ЖК-индикаторе:

• значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• фазное напряжение и ток в каждой фазе;
• измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• текущее время и дату;
• параметры модема силовой сети;
• пиктограмма уровня сигнала модема PLC;

Параметры

Программирование

Считывание

• учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам;

- всего от сброса показаний;

- за текущие сутки;

- на начало текущих суток;

- за предыдущие сутки;

- на начало предыдущих суток;

- за текущий месяц;

- на начало текущего месяца;

- за каждый из предыдущих 11 месяцев;

- на начало каждого из предыдущих 11 месяцев;

- за текущий год;

- на начало текущего года;

- за предыдущий год;

- на начало предыдущего года;

+

параметров обмена по интерфейсам (запрещено для инфракрасного порта)

- скорости обмена;

+

- контроля чётности/нечётности;

+

- множителя длительности системного тайм-аута;

+

смены паролей первого (потребителя) и второго (продавца) уровня доступа кданным

+

• параметров встроенных часов счётчика:

- текущих времени и даты;

+

+

- признака сезонного времени (зима/лето);

+

+

- разрешения/запрета автоматического перехода сезонного времени;

+

+

- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени;

+

+

• параметров тарификатора:

- режима тарификатора (однотарифный/многотарифный);

+

+

- номера текущего тарифа;

+

- тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.);

+

+

- календаря праздничных дней;

+

+

• параметров сохранения профиля мощностей:

- длительности периода интегрирования;

+

+

- параметров последней записи в памяти сохранения профиля мощностей;

+

- признака неполного среза (счётчик включался или выключался на периоде интегрирования);

+

- разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей;

+

+

- признака переполнения памяти массива средних мощностей;

+

- средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения;

+

• вспомогательных параметров:

- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);

+

- действующих значений фазных напряжений и токов по каждой из фаз;

+

- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

+

- углов между фазными напряжениями;

+

- частоты сети;

+

• индивидуальных параметров счётчика:

- сетевого адреса;

+

+

- серийного номера;

+

- даты выпуска;

+

- местоположения счётчика;

+

+

- класса точности по активной энергии;

+

- класса точности по реактивной энергии;

+

- признака суммирования фаз (с учётом знака/по модулю);

+

- варианта исполнения счётчика (однонаправленный/перетоковый);

+

- номинального напряжения;

+

- номинального тока;

+

- коэффициента трансформации по напряжению;

+

+

- коэффициента трансформации по току;

+

+

- постоянной счётчика в основном режиме;

+

- температурного диапазона эксплуатации;

+

- режима импульсных выходов (основной/поверочный);

+

+

- версии ПО;

+

• режимов индикации:

- периода индикации (1..255 секунд);

+

+

- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме;

+

+

- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме;

+

+

- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим;

+

+

- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров,

+

+

- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;

+

+

• параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:

- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления;

+

+

- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления;

+

+

- значения установленного лимита мощности;

+

+

- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;

+

+

- режима импульсного выхода (выводы 21, 26)   (телеметрия/режим управления блоком отключения нагрузки);

+

+

- режим управления блоком отключения нагрузки (нагрузка включена/выключена);

+

+

• журнала событий (кольцевого на 10 записей):

- времени включения/выключения счётчика;

- времени до/после коррекции текущего времени;

- время включения/выключения фаз 1, 2, 3

- времени начала/окончания превышения лимита активной мощности

прямого направления (при разрешённом контроле);

- времени коррекции тарифного расписания;

- времени коррекции расписания праздничных дней;

- времени сброса регистров накопленной энергии;

- времени инициализации массива средних мощностей;

- времени превышения лимита активной энергии прямого

направления по каждому из тарифов (при разрешённом контроле);

- времени коррекции параметров контроля за превышением лимита

мощности;

- времени коррекции параметров контроля за превышением лимита

энергии;

- времени коррекции параметров учета технических потерь;

- времени вскрытия/закрытия приборов;

+

• словосостояния самодиагностики счётчика.

+

• Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:

- четыре младших разряда текущих показаний без дробной части кВт*ч по сумме тарифов при условии, что счётчик запрограммирован в однотарифный режим;

- четыре младших разряда текущих показаний без дробной части кВт*ч по каждому действующему тарифу, при условии, что счётчик запрограммирован в многотарифный режим;

- общий итог по сумме тарифов зафиксированный счётчиками на момент прихода команды точного среза с точностью до 0.01 кВт*ч вне зависимости от того в одно- или многотарифном режиме работает счётчик.

• Приём следующей информации:

- сетевой идентификатор встроенного модема;

- команду временного перехода в режим передачи дополнительной информации;

- текущее время и дата;
