Описание

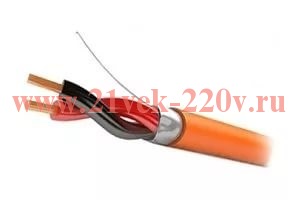

Кабель КПСнг(А)-FRLS – кабель для систем противопожарной защиты, медный однопроволочный. Токопроводящие жилы парные. Кабель может состоять из одной или нескольких пар - до 40 шт. Жилы в изоляции из огнестойкой кремнейорганической резины, что позволяет кабелю не только не поддерживать горение даже при прокладке в пучках, но и длительное время сохранять работоспособность и взаимодействие деталей системы противопожарной защиты в условиях пожара. Оболочка кабеля из ПВХ пониженной горючести с низким дымо- и газовыделением. Применяется для передачи и распределения электроэнергии в стационарных установках, при номинальном переменном напряжении не более 3кВ.
Конструкция кабеля КПСнг(А)-FRLS:
- Токопроводящая жила - медные однопроволочные пары сечением от 0,2 до 2,5 мм?.
- Изоляция - огнестойкая кремнийорганическая резина.
- Оболочка - оранжевого цвета, из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Расшифровка кабеля КПСнг(А)-FRLS:
КПС - кабель противопожарной сигнализации
нг - не поддерживает горения
(А) - категория по исполнению в части показателей пожарной безопасности
FR - огнестойкий
LS - Low Smoke, с пониженным дымо- и газовыделением
Характеристики
Условия прокладки и эксплуатации кабеля КПСнг(А)-FRLS:
- для прокладки в системах противопожарной защиты (в системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты и др. системах, которые должны сохранять работоспособность в условиях пожара);
- для эксплуатиции внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков;
- для прокладки на атомных станциях, в системах класса безопасности 2–4, вне гермозоны.
Электрические параметры кабеля КПСнг(А)-FRLS:
| Характеристики | Номинальное сечение жил S, мм2 | ||||||
|---|---|---|---|---|---|---|---|
| 0,2 | 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| Диаметр жил d, мм | 0,5 | 0,7 | 0,8 | 1 | 1,1 | 1,4 | 1,8 |
| Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более, Ом / км | 96 | 63 | 37,4 | 25,5 | 18,8 | 12,6 | 8 |
| Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км | 100 | ||||||
| Электрическая ёмкость пары, не более, нФ /км | 55 | 60 | 65 | 70 | 75 | 80 | 85 |
| Коэффициент затухания на частоте 1 кГц, не более, дБ / км | 2 | 1,5 | 1,3 | 1,2 | 0,95 | 0,7 | 0,5 |
| Рабочее напряжение, не более, В | 300 | ||||||
Технические характеристики кабеля КПСнг(А)-FRLS:
| Нижний температурный предел эксплуатации | -40°С |
| Верхний температурный предел эксплуатации | +70°С |
| Прокладка без предварительного подогрева производится при температуре воздуха не ниже | -10°С |
| Мин. радиус изгиба кабеля не менее | 10 максимальных наружных диаметров |
| Однократный мин. радиус изгиба кабеля не менее | 7 максимальных наружных диаметров |
| Огнестойкость | 180 мин. |
Размер
Размер и вес кабеля КПСнг(А)-FRLS:
| Маркоразмер | Диаметр жилы, d, мм | Наружный размер, Dн, не более, мм | Расчетная масса 1 км, кг |
|---|---|---|---|
| 1х2х0,2 | 0,5 | 4,7 | 26,8 |
| 2х2х0,2 | 0,5 | 5,20х7,75 | 43,6 |
| 1х2х0,35 | 0,7 | 5,35 | 32,8 |
| 2х2х0,35 | 0,7 | 5,85х9,05 | 54,8 |
| 1х2х0,5 | 0,8 | 5,65 | 37,7 |
| 2х2х0,5 | 0,8 | 6,15х9,65 | 62,3 |
| 1х2х0,75 | 1 | 6 | 43,9 |
| 2х2х0,75 | 1 | 6,50х10,40 | 74,1 |
| 1х2х1,0 | 1,1 | 6,5 | 51,3 |
| 2х2х1,0 | 1,1 | 7,00х11,40 | 87,9 |
| 1х2х1,5 | 1,4 | 7,2 | 69,5 |
| 2х2х1,5 | 1,4 | 7,70х12,50 | 119,1 |
| 1х2х2,5 | 1,8 | 8,2 | 93,5 |
| 2х2х2,5 | 1,8 | 8,70х14,60 | 164,7 |
Срок службы 15 лет.
