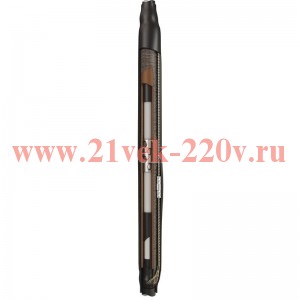

Кабельная муфта 1ПСТ-20-70/120 (Б) (КВТ)

Муфта кабельная соединительная 1ПСТ-20-70/120(Б) для кабелей с изоляцией из сшитого полиэтилена на 20 кВ с болтовыми соединителями

Муфта кабельная соединительная 1ПСТ-20-70/120(Б) для кабелей с изоляцией из сшитого полиэтилена на 20 кВ с болтовыми соединителями SKU, 1ПСТ-20-70/120(Б), КВТ соединение одножильных кабелей.

• Предназначены для соединения одножильных кабелей:

             с изоляцией из сшитого полиэтилена и экраном из медных проволок

             на напряжение 20кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Провод перемычки, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
• В комплект муфты входят болтовые соединители на напряжение 35 кВ
• Комплект поставки рассчитан для монтажа одной фазы кабеля
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-005-97284872-2015

Характеристики

• Диапазон сечений (мм² ): 70-120;
• Тип установки: внутр. +наружн.;
• Тип кабеля: с/без брони;
• Болт. в компл.: есть;
• Изоляция: сшитый полиэтилен;
• Тип муфты: соединительная;
• Напряжение (кВ): 20;
• Жил в кабеле: 1;
• Сечение (мм² ): 70; 95; 120.
