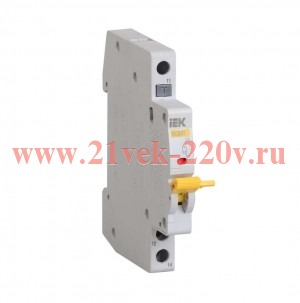

Контакт состояния КСВ47 новая серия на DIN-рейку для ВА47-29 и ВА47-100 ИЭК

Контакт состояния (аварийный) КСВ47 ИЭК, для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100

Контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.

КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

• Надежная защита: конструкция устройства обеспечивает защиту от несанкционированного доступа к электрической цепи.
• Универсальность применения: для 1-, 2-х и 3-х полюсных автоматических выключателей.
• Удобство монтажа: монтаж на DIN-рейку.
• Безопасность эксплуатации: корпус БВМ сделан из пластика, не поддерживающего горение.
• Степень защиты IP30.

• Характеристики:
• Номинальное напряжение в сети перемен тока 50 Гц: 230 В
• Номин напряжение постоян тока - DC: 110 В
• Макс сечение входящего кабеля: 2,5 мм2
• Тип монтажа: На DIN-рейку (DRA)
• Ширина по количеству модульных расстояний: 9 мм
• Степень защиты - IP: IP20
• Тип подключения: Винтовое соединение
• Функционал назначение или применение: Контакт состояния
• Количество переключающих контактов: 1
