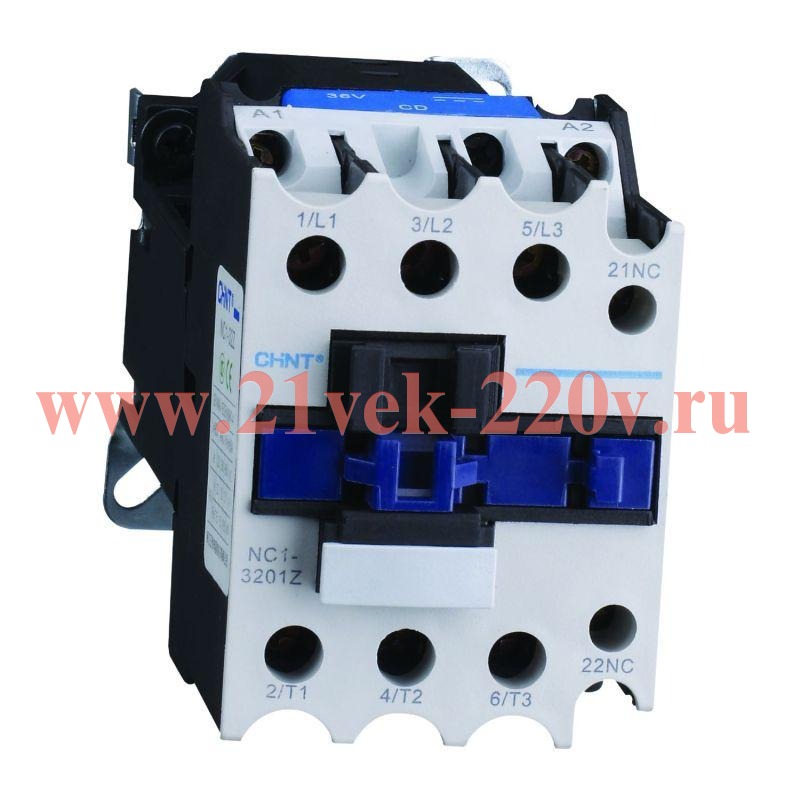

Контактор NC1-3201Z 32А DC 24В 1НЗ (R) CHINT 222036

Контактор NC1-3201Z 32А DC 24В 1НЗ (R) CHINT

Контактор NC1-3201Z представляет собой коммутационный аппарат для электрических цепей. Монтаж устройства выполняется на вертикальной поверхности с отклонением от вертикали не более 5 градусов. Для крепления используются винты размером M4 с моментом затяжки 1,2 ньютон-метра. Управление контактором производится через цепь постоянного тока с номинальным напряжением 24В. Аппарат оснащён вспомогательным контактом - 1НЗ. При сведенных главных контактах дополнительный контакт также находится в замкнутом положении. Номинальный рабочий ток контактора NC1-3201Z - 32А. Контакторы NC1 уже заслужили особое внимание в профессиональной среде. Конструкция базируется на популярной серии CJX2 с некоторыми доработками, чтобы соответствовать современным требованиям к коммутационным аппаратам. Также переименование позволило унифицировать названия всего модельного ряда CHINT. Данную серию можно использовать для коммутации электрических цепей при работе с целым рядом промышленного оборудования. К тому же совместное применение контакторов NC1 с тепловыми реле позволяет защищать потребителей электроэнергии от сверхтоков. Серия отличается широким диапазоном номинальных токов. Доступны модели номиналом от 9 до 95 А. Ещё одна особенность заключается в широких возможностях совместного использования с другими узлами и агрегатами. Присоединяя дополнительные блоки к контактору NC1, можно получить:

• Контакторы с выдержкой времени;
• Реверсивные контакторы;
• Магнитные пускатели;
• Контакторы для цепей КРМ;
• Многофункциональные магнитные пускатели (типа "звезда-треугольник").

Модельный ряд предназначен для работы в сетях переменного тока с напряжением до 690 вольт. В том числе возможна эксплуатация при повышенной частоте до 60 герц. В зависимости от модели цепь управления может работать либо от переменного, либо от постоянного тока. То есть возможна ситуация, при которой через силовые контакты проходит переменный ток, а управления происходит через сеть постоянного тока (модели с литерой Z в названии). Катушки управления поддерживают ток от 24В до 400В. Серия контакторов NC1 предназначена для частой коммутации цепей, поэтому устройства способны выполнять до 1200 циклов переключения в час (по категории применения АС-3 при 380/400 В). При этом конструктивно контактор рассчитан на 10 млн. циклов включения/отключения.
