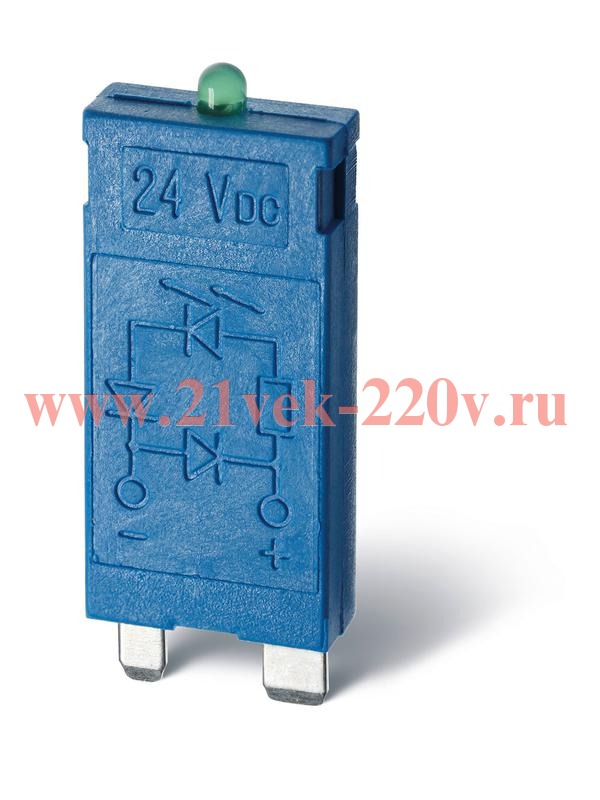

Модуль индикации и защиты Finder зеленый светодиод + диод (стандартная полярность) 6-24V DC

Диодный модуль Финдер для подавления электромагнитного импульса

Данный аксессуар для промежуточных реле торговой марки Finder представляет собой зеленый светодиод с диодным модулем прямой полярности, который относится к 99 серии и предназначен для индикации катушки и ее защиты. Подача и отключение питания на катушку часто вызывают всплеск напряжения, которое превышает номинальное значение в 15 раз. Это негативно сказывается на нормальной работе электронных устройств и приводит к их разрушению. Для подавления электромагнитных помех предусмотрен модуль защиты. Он подходит для розеток 90, 94, 95 и 96 серии. Особенность этой модели состоит в том, что она используется только для цепи постоянного тока. Пики обратного напряжения катушки закорочены диодом (положительный потенциал на клемму A1). Время спада увеличивается примерно в 3 раза. Если увеличение времени спада нежелательно, используется варистор или RС-модуль. Номинальное значение напряжения на обмотке, для которой спроектировано реле, варьируется в диапазоне от 6 до 24 Вольт. Диод рассчитан на токовую нагрузку до 1 Ампера. Внешне изделие представляет собой компактный прибор в синем корпусе массой 3 г, оснащенный светодиодной подсветкой зеленого цвета. Она загорается при подаче питания на катушку. Модуль защиты и индикации используется в различных отраслях промышленности.
