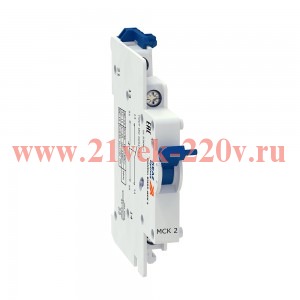

Модуль свободных контактов OptiDin BM63-МСК 2 АЭС КЭАЗ 367625

Модуль свободных контактов OptiDin BM63-МСК 2 АЭС КЭАЗ

Разработан новый конструктив для устройств на DIN-рейку, который позволяет присоединять к модульному выключателю в различных комбинациях независимый расцепитель и модули вспомогательных контактов. Это расширяет функциональные возможности и сферы применения автоматических выключателей с аксессуарами:

Новая конструкция модулей свободных и сигнальных контактов:

• OptiDin BM63-МСК1 – с одним переключающим контактным элементом используется для сигнализации о положении главных контактов выключателя
• OptiDin BM63-МСК2 – с одним размыкающим контактным элементом и одним замыкающим контактным элементом позволяет подключить две независимые цепи сигнализации, что расширяет функциональные возможности автоматизации технологических процессов
• OptiDin BM63-МССК 2 - с двумя переключающимися контактными элементами, один из которых можно переключить на функцию сигнального контакта дает возможность запитать две сигнальные цепи для контроля положения главных контактов и срабатывания выключателя по КЗ.

Новая конструкция расцепителей независимых OptiDin ВМ63-НР230 и OptiDin ВМ63-НР24 в двух типоисполнениях является универсальным решением на переменный или постоянный ток, обеспечивая диапазон напряжения срабатывания от 12В до 400В переменного тока и от 12В до 220В постоянного тока.

Новая конструкция расцепителя минимального и максимального напряжения OptiDin BM63-РММН. Предназначен для автоматического отключения автоматических выключателей серии OptiDin ВМ63 и АВДТ типа OptiDin VD63 и OptiDin D63 6кА при отклонениях напряжения сети сверх установленных параметров.

• Категория ETIM: Дополнительное оборудование для модульной аппаратуры распределительного щита

• Габариты изделия: Ширина (мм): 13,4
• Габариты изделия: Высота (мм): 85,4
• Габариты изделия: Глубина (мм): 72,6

• Габарит: 0,5 модуля
• Частота тока (Гц): 50
• Род тока: AC/DC
• Номинальное рабочее напряжение переменного тока Ue (В): 230
• Номинальное рабочее напряжение постоянного тока Ue (В): 220
• Количество вспомогательных переключающих контактов: 1
• Номинальное импульсное напряжение Uimp (кВ): 2,5
• Контрольная температура (°С): 30
• Номинальное (расчетное) напряжение (В): 230

• Способ крепления (монтажа): На защёлку с левой стороны выключателя
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 2,5
• Возможность самостоятельного подключения дополнительных устройств: да
• Глубина монтажная (встраиваемая) (мм): 75

• Степень защиты (IP): IP20
• Климатическое исполнение и категория размещения: УХЛ3
• Диапазон рабочих температур (^оС): от -60°С до +40°С

• Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-5-1, ТУ3421-040-05758109-2009
• Дополнительное оборудование: Нет
• Устанавливается на устройство: Автоматический выключатель
• Тип оборудования: Модуль свободных контактов
• Сегмент РЖД: нет
