Муфта 3РКНТп-10-35/50 (Б) КВТ 88116

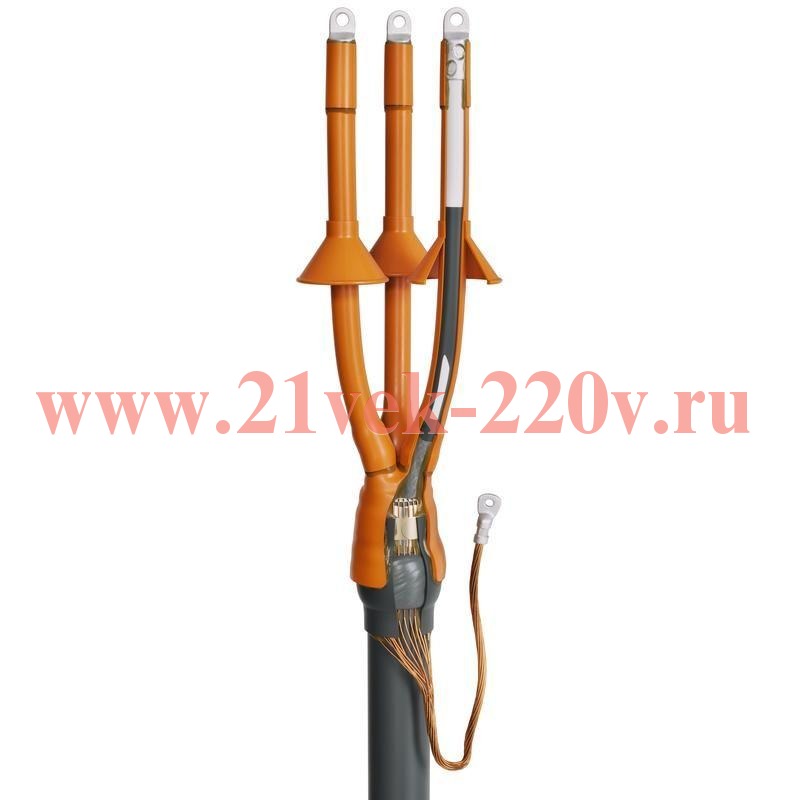

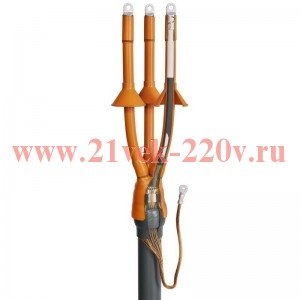

Муфта кабельная концевая 3РКНТп-10-35/50 (Б)

Муфта кабельная концевая 3РКНТп-10-35/50 (Б) наружной установки для кабелей с ЭПР изоляцией до 10 кВ с болтовыми наконечниками SKU, КВТ оконцевание 3-жильных кабелей.

• Предназначены для оконцевания 3-х жильных кабелей:
  • с этиленпропиленовой резиновой изоляцией и экраном из медных проволок
  • с броней или без брони
  • на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: РЭБВнг(А)-LS, АРЭБВнг(А)-LS, РЭВГнг(А), АРЭВГнг(А)-LS, РЭБРнг(А)-LS, АРЭБРнг(А)-LS, РЭПГнг(А)-LS, АРЭПГнг(А)-LS
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
• Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей токов утечки и создающими сухие зоны на поверхности муфты
• Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
• Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
• Наконечник под опрессовку не входит в комплект муфты
• В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015

Эксплуатационные характеристики

Гарантийный срок хранения 5  лет

Гарантийный срок эксплуатации 5  лет

Срок службы 30  лет
