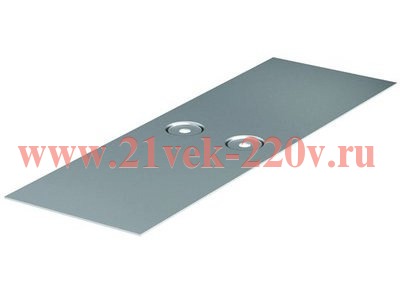

Накладка CGB для лотка осн.600

Накладка металлическая для монтажа кабельного лотка

Конструкционный тип зданий и сооружений, объем энергетической нагрузки, и многие другие факторы диктуют условия проектировщикам и монтажникам лотковых систем кабельной закладки. В процессе сборки конструкций неизбежно возникают нестандартные ситуации, исключающие возможность типовых соединений участков магистрали. Одноуровневые лотковые трассы со встречными курсами схождения, как правило, на месте стыка имеют один неполный элемент. Острые края основания на месте неоформленного соединения могут повредить проводниковую изоляцию во время протягивания кабельной линии.Среди универсальных аксессуаров, входящих в серийную линейку ДКС S5 «Combitech», есть специальные соединительные пластины-накладки, которые перекрывают место схождения лотков.Предлагаемая накладка CGB адаптирована к лоткам любой длины, шириной основания – 600 мм, и высотой боковых стенок до 100 мм. Изделие выполнено из оцинкованного стального проката толщиною 1 мм. Для фиксации на монтажное место, в накладке предусмотрены симметрично расположенные отверстия под винтовой крепеж.

Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. В случае, если лоток был отрезан неровно и при соединении возникает стык, он может быть закрыт соединительной пластиной CGB, которая крепится винтами. Накладка также применяется для дополнительного укрепления мест стыков. Исполнение – "сталь, оцинкованная по методу Сендзимира", применяется с лотками шириной 600 мм.
