Накладка CGB для лотка 200

Накладка металлическая для монтажа кабельного лотка

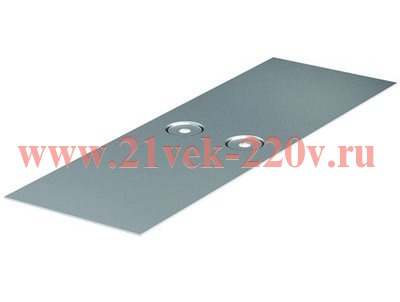

Накладка CGB представляет собой металлическую пластину с двумя симметрично расположенными отверстиями. Изделие входит в число универсальных аксессуаров серийной линейки ДКС S5 «Combitech». Накладка используется на участке встречных схождений основных линейных конструкций, когда соединение элементов с помощью типового разъема «папа-мама» исключается по техническим причинам.Такие стыки, как правило, имеют острые неровные края, как результат некачественной резки. Но и цельное основание лотка достаточно острое, для того чтобы повредить проводниковую изоляцию в процессе закладки протягивания кабеля. Накладка перекрывает стык, образуя ровную и гладкую поверхность.Предлагаемое изделие предназначено для лотков произвольной длины, с шириной основания 200 мм и высотой боковых стенок до 100 мм. Накладка изготовлена из стального листового проката толщиною – 1 мм, оцинкованного по методу Сендзимираю. Установка и крепеж – на монтажный стык между двумя элементами, с винтовым креплением.

Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. В случае, если лоток был отрезан неровно и при соединении возникает стык, он может быть закрыт соединительной пластиной CGB, которая крепится винтами. Накладка также применяется для дополнительного укрепления мест стыков. Исполнение – "сталь, оцинкованная по методу Сендзимира", применяется с лотками шириной 200 мм.
