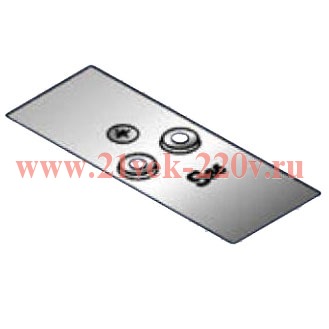

Накладка CGB для лотка 500

Накладка для монтажа металлического кабельного лотка

При устройстве лотковых систем кабельной закладки могут возникнуть проблемы с соединением встречных линейных одноуровневых конструкций. Чаще всего один из основных элементов обрезается по длине - в размер промежуточного участка. Типовое соединение «папа-мама», используемое для последовательного монтажа лотков серийной линейки ДКС S5 «Combitech», в этом случае неактуально. В месте магистрального схождения образуется технологический шов с острыми краями, которые угрожают повреждением проводниковой изоляции в процессе закладки и протягивания кабеля.Накладка CGB используется для организации ровного и гладкого перехода. Изделие представляет собой металлическую пластину с отверстиями для крепления к основанию лотка.Предлагаемая соединительная накладка предназначена для лотков с основанием 500 мм, высотой боковых стенок до 100 мм и произвольной длиной. Продукт изготовлен из листового стального проката толщиною 1 мм. Поверхность покрыта цинковым защитным слоем, нанесенным по методу Сендзимира.

Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. В случае, если лоток был отрезан неровно и при соединении возникает стык, он может быть закрыт соединительной пластиной CGB, которая крепится винтами. Накладка также применяется для дополнительного укрепления мест стыков. Исполнение – "сталь, оцинкованная по методу Сендзимира", применяется с лотками шириной 500 мм.
