Наконечник штыревой втулочный НШв 10.0-12(уп50шт) EKF PROxima

Наконечник штыревой втулочный НШв 10.0-12(уп50шт) EKF PROxima

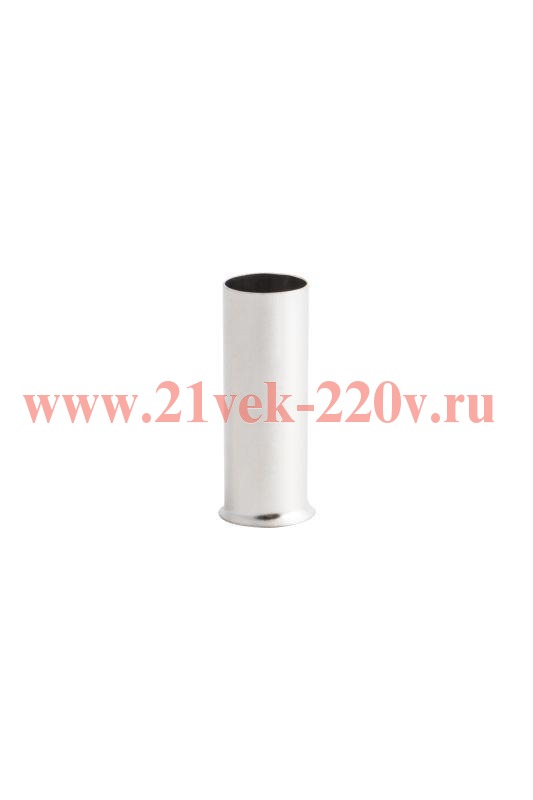

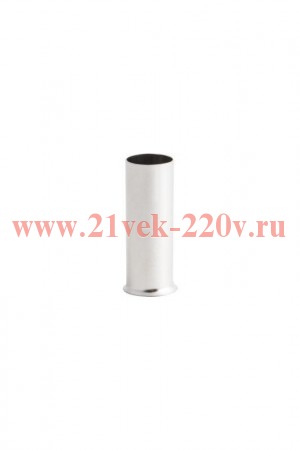

Втулочные наконечники (НШв) являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т. п.) при монтаже различного электрооборудования. Втулочные наконечники представляют собой медную луженую трубку, один конец которой развальцован для облегчения ввода многопроволочного провода.

Особенности эксплуатации и монтажа: Процесс монтажа втулочного наконечника занимает несколько секунд. 1. Предварительно зачищенная многопроволочная медная жила заводится внутрь втулки до упора (упор обеспечивается заходом провода в сужающийся раструб втулки до среза изоляции). 2. Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом. При опрессовке контактная часть многопроволочного провода, обжатая втулкой, образует единую монолитную конструкцию, а изолирующая манжета перекрывает изоляцию провода. При необходимости опрессованная втулка может быть впоследствии обрезана по длине на глубину захода в контактное гнездо электрооборудования. Благодаря использованию изолирующей манжеты из полиамида втулочные наконечники допускают расширенный диапазон температур в режиме эксплуатации и имеют автономную систему цветовой маркировки. С помощью изолирующей манжеты из полиамида втулочные наконечники допускают расширенный диапазон температур в режиме эксплуатации и имеют автономную систему цветовой маркировки.

Преимущества:

• Материал наконечника: медь марки М1
• Покрытие: электролитическое лужение
• Идеальное решение при необходимости обжима кабелей с увеличенной толщиной изоляции
• Дешевле штыревых втулочных изолированных наконечников при сохранении основного функционала
• Широкий ассортимент продукции: от 0,5 до 70 мм2
• Обжатие в считаные секунды специальными пресс-клещами позволяет существенно сэкономить время монтажа

Приминение:

• Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников;
• Трансформируют концы многожильных проводов в монолитные штифты.
