Пластина крепежная GTO H100

Пластина крепежная металлическая для монтажа кабельного лотка

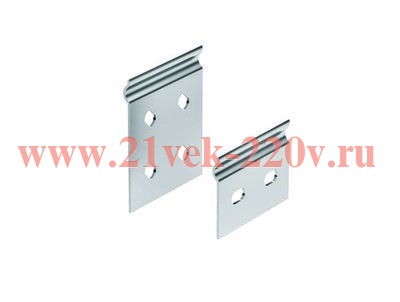

Набор универсальных элементов серийной линейки ДКС S5 «Combitech» делает возможным принятие и качественную организацию любых нестандартных решений на отдельных участках прокладки лотковых кабельных систем. К подобным элементам предъявляются некоторые общие требования:• максимальное удобство монтажа;• абсолютная надежность и полная безопасность;• техническая эстетика.В тех местах, где на отдельном участке прокладываемой лотковой кабельной трассы имеет место схождение двух основных элементов с одноименными замковыми разъемами «мама-мама» или один из лотков необходимо было укоротить, применяются соединительные пластины.Данное изделие - это пластина крепежная GTO, которая используется для соединения лотков любой ширины, имеющих высоту боковых стенок 100 мм. Длина пластины - 65 мм. Исходный материал для производства - стальной прокат толщиной 1 мм. Защитное покрытие - цинковое, нанесенное по методу Сендзимира.Элементы монтажа на лотки - четыре отверстия под винтовой крепеж (по два на каждый лоток).В верхней части пластины присутствует формовочный паз, который повторяет конфигурацию боковой стенки кабельного лотка.

Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. Если лотки невозможно соединить методом "мама-папа", они соединяются "стык-в-стык". Для этого применяются соединительные пластины, которые подбираются под высоту лотков. Соединительные пластины GTO изготавливаются из стали (исполнение - "сталь, оцинкованная по методу Сендзимира"). Они применяются как для объединения сплошных листовых лотков, так и для соединения перфорированных лотков с аксессуарами. Пластина применяется с лотками высотой 100 мм.
